毛細管中的絕熱膨脹過程在lgp-h圖上的表示

   2020-09-24 和平2349
核心提示:由于摩擦阻力的存在,毛細管中的絕熱膨脹過程不是等熵過程,熵在不斷增加,由此可知,在lgp-h圖上,毛細管中的絕熱膨脹過程可近似地表示在等熵線和等焓線之間,如圖12-33所示。

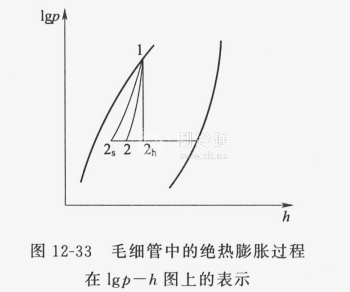

由于摩擦阻力的存在,毛細管中的絕熱膨脹過程不是等熵過程,熵在不斷增加,由此可知,在lgp-h圖上,毛細管中的絕熱膨脹過程可近似地表示在等熵線和等焓線之間,如圖12-33所示

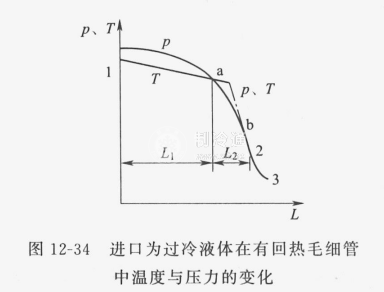

對于進入的制冷劑是過冷液體、有回熱毛細管的膨脹過程,溫度與壓力隨過程進行的變化關系如圖12-34所示.在第一段中,由于△q>0,因此拾值不斷下降,使得溫度不斷下降,溫度降低的多少,取決于q的大小。工質的變化,也取決于q的大小。如放出的熱量較多,使得熵減的數值大于摩擦帶來的熵增,則工質的熵減小,否則熵可能不變也可能增大。在第二段中,壓力、溫度、比體積、速度的變化與無回熱毛細管相似,但溫度下降較快,比體積和速度增大較慢。熵可能增大,也可能不變或增大,仍是取決于q的大小,但通常△q并不大,熵是增大的。與無回熱毛細管相比,有回熱的節流過程液體段延長、兩相段縮短、開始氣化的截面后移、出口干度減小。


    在圖12-33和圖12-34中,兩相段均存在有一小部分壓力與溫度不重合的地方,即a-b段。這是由于當壓力下降到與工質溫度對應的飽和壓力后,因為管壁上紊流和流線收縮的壓縮作用,工質并沒有氣化,而是處于過熱液體這樣的亞穩狀態。這種現象稱為氣化點滯后。
