為保證制冷設備安全運行，在系統中常安裝有過濾器和干燥過濾器。過濾器用于清除制冷劑中的機械雜質，如金屬屑、焊渣、氧化皮等。過濾器分為氣體過濾器和液體過濾器兩種。
氣體過濾器安裝在壓縮機的吸氣管路上或壓縮機的吸氣腔口上，以防止機械雜質進入壓縮機氣缸。
液體過濾器一般安裝在熱力膨脹閥前的液體管路上，以防止污物堵塞或損壞閥件。

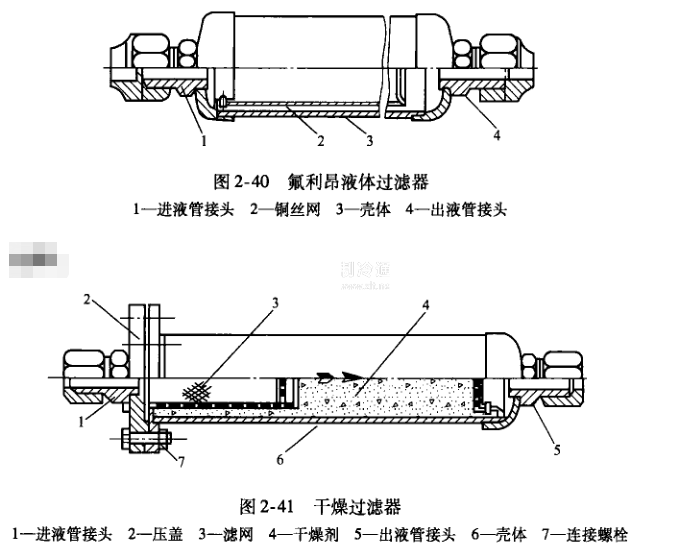

過濾器的工作過程是用金屬網阻擋污物。氟利昂用過濾器是由網孔為0. 1-0. 2mm的銅絲網制成的。圖2-40所示為氟利昂液體過濾器。它是由一段無縫鋼管作為殼體，殼體內裝有銅絲網，兩端有端蓋用螺紋與殼體連接，再用錫焊接，以防泄漏。
干燥過濾器是在過濾器中充裝一些干燥劑，其結構如圖2-41所示。為了嚴格防止干燥劑漏入系統，在干燥過濾器兩端安裝有絲網，并在絲網前或后裝有紗布、脫脂棉等。干燥過濾器一般安裝在冷凝器與熱力膨脹閥之間的管路上，以便除去進入電磁閥、膨脹閥等閥門前液體中的固體雜質及水分，避免引起制冷系統的“臟堵”或“冰堵”故障。
