蒸發壓力調節閥一般用于一機多庫的制冷系統，安裝在蒸發器出口管道上，用以維持系統各部分蒸發壓力的穩定，蒸發壓力調節閥分為直接作用式和控制式兩種。

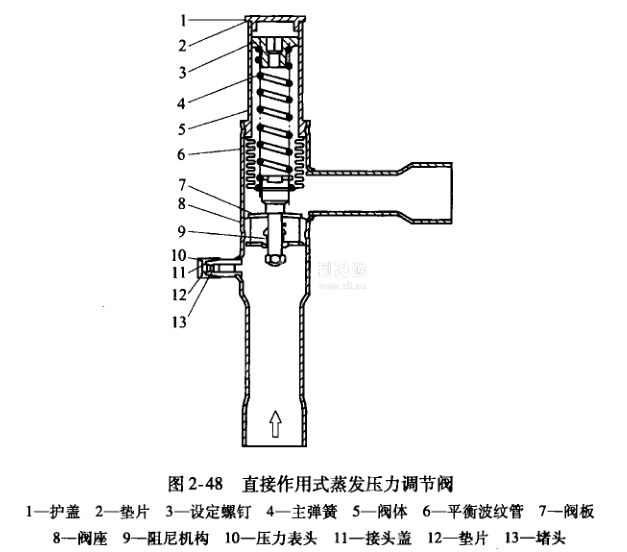

直接作用式蒸發壓力調節閥的典型結構如圖2-48所示。
這是一種受閥前壓力控制的比例型調節閥，其工作原理是：閥盤受到入口處制冷劑液體壓力和彈簧力的共同作用，當蒸發壓力升高時，閥孔將開大，流出的制冷劑量會增加，使蒸發器內壓力降低；反之，當蒸發壓力升高時，閥孔將關小，流出的制冷劑量減小，使蒸發器內的壓力升高。這樣不斷地變化，從而使蒸發壓力恒定在設定值附近。
