數字萬用表的面板結構排布

   2020-09-30 子琪916
核心提示:如圖6-4所示,以DT830型數字萬用表為例,前面板裝有LCD(液晶顯示器)、電源開關、量程選擇開關、晶體管放大倍數測量口、輸入插孔等。

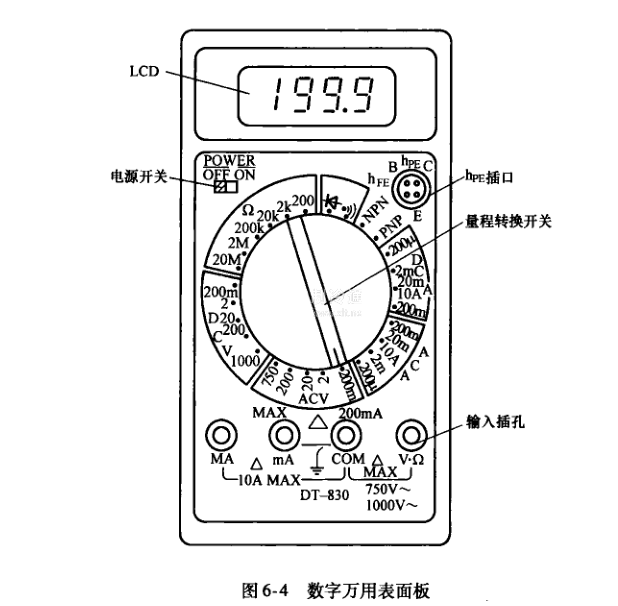

如圖6-4所示,以DT830數字萬用表為例,前面板裝有LCD(液晶顯示器)、電源開關、量程選擇開關、晶體管放大倍數測量口、輸入插孔等。

電源開關:在字母POWER下邊有OFF”()和“ON”(),把電源開關撥至“ON”,接通電源,顯示屏顯示數字;使用結束,把開關撥到OFF”。

    顯示屏(LCD):最大顯示1999-1999,有自動調零和自動顯示極性功能。

    量程轉換開關:628擲,可同時完成測試功能和量程選擇。開關周圍用不同的顏色和分界線標出各種不同測量種類和量限。

    入插口:10A”、“mA”、“COM”、“V·Ω”四個孔。面板插口附近還有“10A MAX"(或“MAX 200mA”)和“MAX 750V-1000V~”標記,前者表示在對應的插口間所測量的電流值不能超過10A200mA后者表示測交流電壓不能超過750V測量直流電壓不能超過1000V。hFE插孔:采用四芯插座,為測試晶體管的專用插口。測試時,將晶體管的三只引腳相應插入,顯示屏即可顯示出放大系數β。
