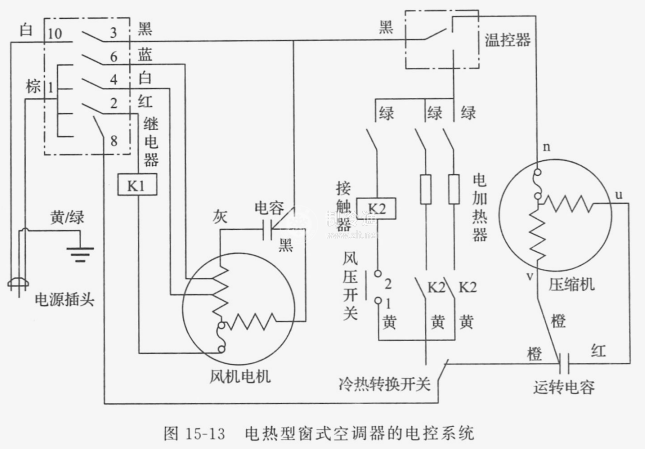

圖15-13為窗式空調器的一種電控系統，此系統為典型的繼電控制系統。當轉換開關置于“高冷”位置時，3-10, 1-8, 1-2通，壓縮機運轉，風機高速運轉;置于”中冷”位 置時，3-10, 1-8, 1-4通，風機中速運轉;置于“低冷”位置時，3-10, 1-8, 1-6通，風機低速運轉。當轉換開關置于“高風”位置時，僅3-10, 1-2通，壓縮機不運轉，風機高速運轉;置于“中風”位置時，僅3-10, 1-2通，風機高速運轉;置于“低風”位置時，僅3-10, 1-6通，風機低速運轉。當轉換開關置于“停”位置時，各觸點均不通。當溫度下降到溫控器動作溫度時，溫控器切斷壓縮機電源，但風機繼續運行。當壓縮機溫度過高或電流過大時，過載保護器切斷壓縮機電源，風機繼續運行。冷熱轉換開關控制是壓縮機運轉或是電加熱器工作。

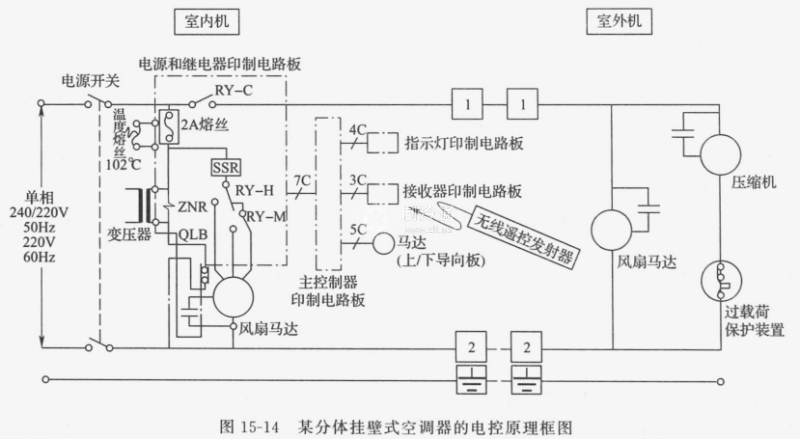

圖15-14為某分體掛壁式空調器的電控原理框圖，此系統為一種典型的單片機控制系統。其室內機部分由電源繼電器板、主控板、遙控器、接收板、指示燈板以及室內風機電機組成，室外機部分由壓縮機電機、室外風機電機、過載保護器以及電容板組成。

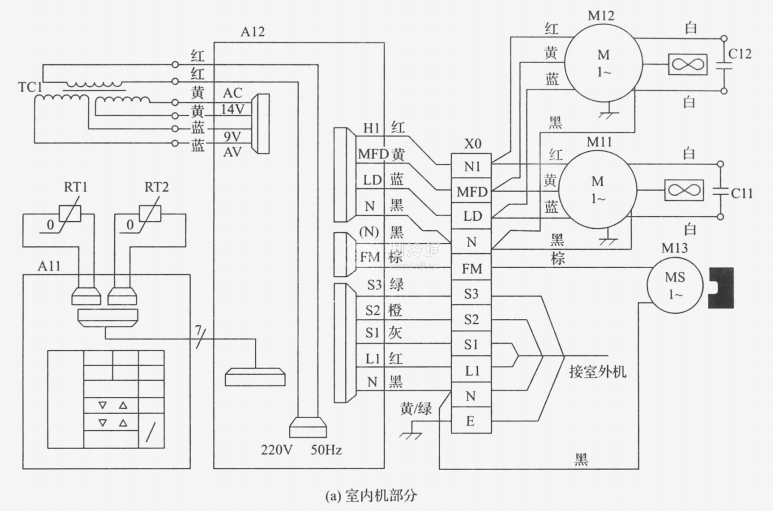

圖15-15為某分體柜式空調器的電控原理圖。其室內機部分由操作顯示板A11、電源繼電器板A12、風機電機M11和M12,搖風電機M13等組成。室外機部分由室外控制板、交流接觸器、熱繼電器、壓力控制器、壓縮機電機、室外風機電機等組成。此系統是一種帶有流晶數字顯示、觸摸按鍵操作的單片機控制電路，具有運轉顯示、自診斷和故障顯示等功能。
在制冷空調維修工作中，對于單片機控制系統，通常是哪一塊印刷電路板有故障，就更換整塊印刷電路板，將換下的板交生產廠修理。對焊有集成電路的印刷電路板，一般不去更換零件。由于大規模集成電路極易由靜電造成擊穿，如果確有必要更換印刷電路板上的零件，應注意以下事項:
①工作臺面應是導電的，且應有良好的接地;
②所用電烙鐵應是30W以下的FTC電烙鐵，其頭部溫度應在300℃以下，且電烙鐵應有良好的接地;
③焊接前先用手摸工作臺，將人體上帶的靜電釋放，有條件時盡可能用防靜電腕套或手套。
