絕緣電阻表的外殼上一般設有三個接線柱，分別標有(L)線路、(E)接地、(G)保護線記號。(L)、(E)接線柱上分別接有測試棒。測量時被測電路接L端，電器外殼、變壓器鐵心或電動機底座接E端。測量電纜芯與電纜外皮絕緣電阻時，將L端接纜芯、E端接電纜外皮，將芯、皮之間的絕緣材料接G端。在測量絕緣電阻以前，應先切斷被測設備的電源，然后將其接地進行放電。測量時絕緣電阻表應水平放置，切斷外部電源。轉動絕緣電阻表手把，將轉速保持在90~150r/min。發現指針指零就停止搖動，以指針穩定時的讀數為準確測量數據。

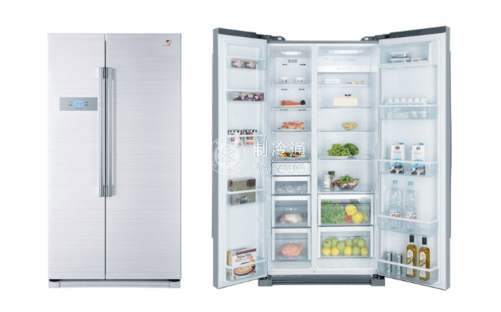

要求絕緣電阻等級不同的電器應選用不同規格的絕緣電阻表進行測量。一般測量家用電冰箱、空調器等民用電器的絕緣性能時，可采用工作電壓為500V，測量范圍為0~2000MΩ的絕緣電阻表。
