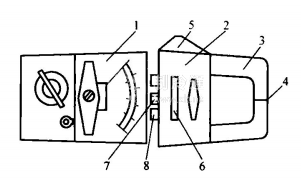

鉗形電流表又叫鉗形表，是專門測量交流電流的專用電工儀表。用鉗形電流表測量交流電流時，不必將其接入電路，只需將被測導線置于鉗形電流表的鉗形窗口內，就能測出導線中的電流值。鉗形電流表多與萬用表組合在一起，形成多用鉗形表，如圖1一25所示。
1.鉗形電流表的工作原理
鉗形電流表是根據電流互感器的原理制成的。鉗形互感器上的線圈為互感器的二次線圈。當被測導線被夾入鉗形鐵芯的窗口時，通電導線即為互感器的一次線圈;當被測導線中有交流電通過時，二次線圈中就產生感生電流。二次線圈與萬用表的電極相連接，這樣，就可以從萬用表的刻度盤上直接讀出導線中的交流電流值。
2.鉗形電流表的使用方法和注意事項
被測導線夾入鉗口后，鉗口鐵芯的兩個面應很好地吻合，不能讓污垢留在鉗夾表面。
鉗形電流表的最小量程是5A，當測量較小電流時顯示誤差會較大。為能得到正確的讀數，可將被測的通電導線在鉗形鐵芯上繞幾圈后再進行測量,然后將測出的讀數再除以放入鉗口內的導線根數。
鉗形電流表在測量時，只能測量電路的一根導線，不可同時鉗住同一電路的兩根導線。因?yàn)檫@兩根電線的電流雖然相等，但方向相反，所以它們的磁效應互相抵消，不能在電流互感器的鐵芯中產生磁力線，因此電流表的讀數為零。
鉗形電流表在使用時，要注意電路的電壓，一般應在低壓(400V)范圍內使用。
鉗形電流表每次測量完畢后，應將量程轉換開關放在最大量程位置。
