焊炬的作用
焊炬(俗稱焊槍)的作用是使可燃?xì)怏w與助燃?xì)怏w按需要的比例在焊炬中混合均勻，并由一定孔徑的焊嘴噴出，進行燃燒以形成焊接所需要的火焰。

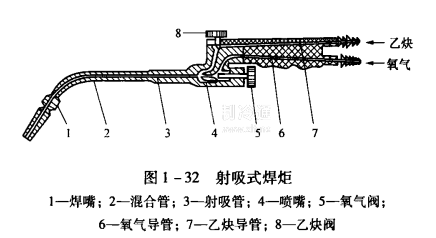

焊炬按可燃?xì)怏w進入混合室的方式，可分為射吸式和等壓式兩種。電冰箱和空調器等制冷設備維修時常用的是射吸式焊炬，如圖1一32所示。
射吸式焊炬的工作原理
打開氧氣閥5后，具有一定壓力的氧氣便經氧氣導管6進入噴嘴4，并以高速噴人射吸管中，使噴嘴周圍空間形成真空，在乙炔閥8打開的情況下，將乙炔導管7中的乙炔氣吸入射吸管，經混合管2充分混合后，由焊嘴1噴出，點燃即成焊接火焰。
我國常用射吸式焊炬的型號有H01-2, H01-6, H01-12,H01-20等。型號中各字母的含義是(以H01 -2型為例):①H是“焊”字漢語拼音的頭一個字母，表示焊炬;②0表示手工操作;③1表示射吸式;④2表示可焊接最大厚度為2mm的低碳鋼。
