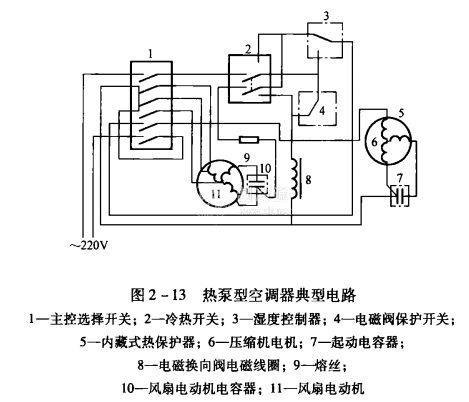

熱泵型空調器典型電路如圖2一13所示。該電路中增加了冷熱開關和電磁換向閥的保護開關。主控?fù)耖_關由6組觸點組成。
電路的工作程序是:先將主控選擇開關旋到風速擋，這時電流走向是主控選擇開關1→冷熱切換開關2→風扇電動機保護熔斷器12→風扇電動機起動電容器，然后分為兩路:一路向風扇電動機起動繞組供電，另一路向風扇電動機運行繞組供電，使風扇電動機在主控選擇開關1的控制下，進行高、中、低三速運行。
風扇電動機正常運行以后，再起動制冷壓縮機，此時制冷壓縮機的起動運行電流走向是:主控選擇開關1→冷熱切換開關2→溫度控制器3→主控選擇開關1→壓縮機電動機運行繞組公共端，然后再經壓縮機電動機起動繞組→起動電容器→主控選擇開關1→電源，完成了壓縮機電動機的起動回路;另一路經壓縮機電動機的運行繞組→主控選擇開關1→電源，完成了壓縮機電動機運行回路，壓縮機電動機運行。
制熱時，先將手動冷熱開關由制冷位置調到制熱位置，使冷熱切換開關2與溫度控制器3接通，同時將溫度控制器由制冷狀態調到制熱狀態，此時的電流走向是:電源→主控選擇開關1→冷熱切換開關2，然后分為三路:第一路是冷熱切換開關2→電磁閥保護開關4→冷熱切換開關2→風扇電動機供電回路，使電風扇電動機運行;第二路是冷熱切換開關2→電磁閥保護開關4→主控選擇開關1→電源，是電磁閥線圈通電，改變制冷系統中制冷荊的流動方向，使室內側的蒸發器變成冷凝器，其中制冷劑放出的熱量，由電風扇吹向室內;第三路是冷熱切換開關2→溫度控制器3→主控選擇開關1→壓縮機電動機運行繞組，使壓縮機運行，并在電磁閥控制下向室內供暖。
由于熱泵型窗式空調器的壓縮機使用的是工頻電動機，所以其制冷的低、中、高冷和制熱的低、中、高熱等工作狀態的變化是由風扇電動機的轉速?zèng)Q定的。
