現以美的KFR-36GW/Y型分體式空調器電路為例看一下分體式空調器電子電路工作原理。
美的KFR - 36GW/Y的室內機組電路主要由電源電路、CPU芯片、遙控接收電路、室溫及除霜控制電路、開關電路、驅動電路、顯示電路、室內風扇電動機和步進電動機組成。
美的KFR一36GW/Y的室外機組電路主要由壓縮機電動機、室外風扇電動機、四通換向閥等組成，具有制冷、制熱、除濕、送風和自動五種模式。

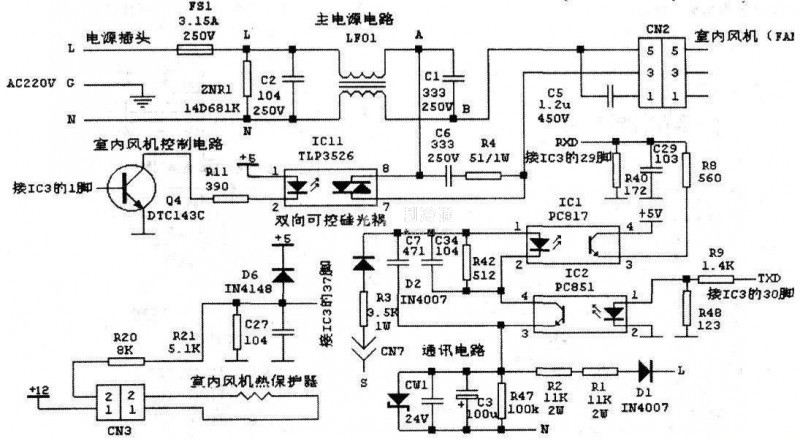

電源電路
220V交流電壓由電源輸入，經變壓器T1降壓至14V交流電壓。14V交流電壓經VD801橋式整流電路整流后，再經C10、C9濾波。獲得16V直流電壓，該電壓由7812三端穩壓器穩壓后，得到12V直流電壓，為T一76熱保護器和蜂鳴器提供工作電源;另外，14V交流電壓還經過VD1、VD2全波整流電路整流，再經過R41、R42、R43分壓和VT3緩沖后，給IC1提供電源檢測信號，使IC1能判斷出電源電壓的高低。7812輸出的12V直流電壓，再經過7805三端穩壓器，得到5V的直流電壓為IC1及其他電路供電。
時鐘脈沖發生電路
CPU芯片IC1的14, 15腳外接的晶振X1、電容C4和C11以及IC1內部電路，共同組成時鐘脈沖發生器，為CPU芯片工作提供所需要的時鐘脈沖。
復位電路
IC5、 C18、 R14等元器件組成CPU芯片復位電路，為IC13腳提供復位電壓，使開機瞬間IC1進行復位。復位完畢，CPU芯片開始按設定的程序工作。
