冷藏箱的制冷系統配置如何?

   2020-11-05 和平1242
核心提示:冷凍、冷藏箱制冷系統主要由制冷壓縮機、風冷式冷凝器、儲液器、電磁閥、干燥過濾器、膨脹閥、毛細管、蒸發器等組成。圖5 -2所示為采用開啟式壓縮機組的大型冷凍、冷藏箱制冷系統。

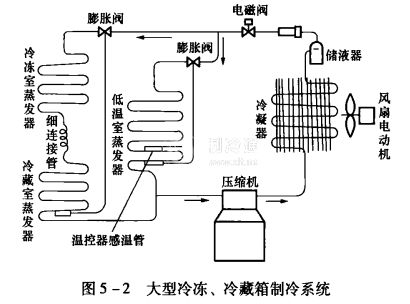

冷凍、冷藏箱制冷系統主要由制冷壓縮機、風冷式冷凝器、儲液器、電磁閥、干燥過濾器、膨脹閥、毛細管、蒸發器等組成。圖5 -2所示為采用開啟式壓縮機組的大型冷凍、冷藏箱制冷系統。

大型冷凍、冷藏箱的制冷系統,一般采用開啟式壓縮機組,在壓縮機和電動機上安裝有皮帶輪,二者之間用三角形皮帶傳動。機組的冷凝器一般采用風冷式,蒸發器多采用純銅管材料,加工成蛇行盤管狀,為了防腐蒸發器一般還要經過鍍鎳處理。為了減少運行中蒸發壓力的降低,機組不同蒸發溫度的蒸發器之間連接為并聯方式。


機組制冷系統中,為滿足不同蒸發溫度的需求,安裝了兩只膨脹閥,分別用于控制低溫室蒸發器和冷凍室與冷藏室蒸發器。為防止停機后,儲液器中的高壓制冷劑進入蒸發器,再次開機時造成“液擊”故障,在制冷系統中還安裝了電磁閥。

工作時,來自儲液器中的高壓制冷劑分成兩組向三個蒸發器供液,一組通過膨脹閥節流后,進入低溫室蒸發器進行制冷;另一組通過膨脹閥節流后,先進入冷凍室蒸發制冷,然后再經過細連接管節流后進入冷藏室蒸發制冷,之后三個蒸發器的制冷劑蒸汽匯入回氣管,被壓縮機吸回,完成制冷循環。

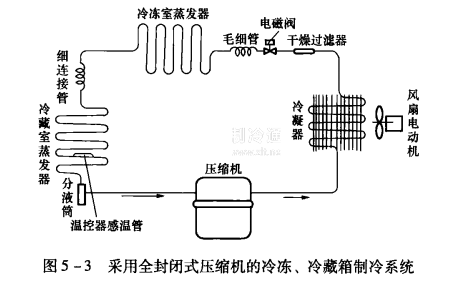

53所示為采用全封閉式壓縮機的冷凍、冷藏箱制冷系統。機組由全封閉式壓縮機、冷凝器、電磁閥、干燥過濾器、毛細管、蒸發器、分液筒等組成。

機組設有兩個蒸發器,一個為冷凍室蒸發器;一個為冷藏室蒸發器,兩者之間為串聯關系,經過細連接管連接。為防止停機后,儲液器中的高壓制冷劑進蒸發器,再次開機時造成“液擊”故障,在制冷系統中安有電磁閥。

工作時,來自冷凝器中的高壓制冷劑,通過干燥過濾器過濾,被毛細管節流后,進冷凍室蒸發器進行制冷;然后再經過細連接管節流后進入冷藏室蒸發制冷,之后制冷劑蒸汽經分液筒進入回氣管,被壓縮機吸回,完成制冷循環。
