半封閉往復活塞式壓縮機的典型結構

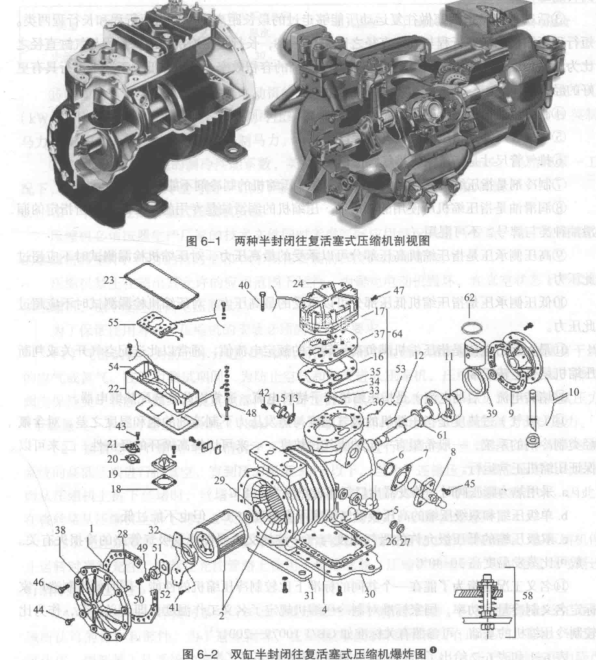

半封閉往復活塞式壓縮機主要由電動機、曲軸、連桿、活塞、閥板、吸氣閥片、排氣閥片、吸氣閥、排氣閥等部件組成(圖6-1，圖6-2)。所有部件都被密封在機殼內.由電動機提供動力。曲軸和連桿將電動機的旋轉運動轉變為往復運動，由連桿帶動活塞在氣缸內做往復運動，實現吸氣、壓縮、排氣、膨脹各個工作過程。通過氣閥控制氣體的流進、流出。壓縮機殼體內設有油池儲存潤滑油，通過潤滑機構來滿足機械部件之間進行相對運動時的潤滑需要。
