離心式冷水機組具有單機制冷量大、高效節能、穩定可靠、制冷劑泄漏少、運行噪聲低、應用范圍廣等特點。離心式冷水機組根據壓縮等級可分一、二、三級三類，一般一級很少使用。根據制冷劑類型可分正、負壓兩類。

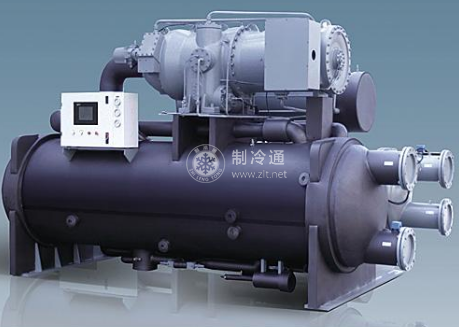

離心式冷水/熱泵機組一般由吸氣彎管、壓縮機、接線盒、控制柜、冷凝器、電動機、經濟器、油箱組件、排氣裝置、蒸發器、控制面板等部件組成(圖3-73)。
三級離心式冷水/熱泵機組。當處于制冷模式時。液體制冷劑沿蒸發器長度方向，通過分配器上的小孔(在筒體的整個長度上)均勻地噴淋到每根蒸發管上。在此，液體制冷劑從蒸發管內循環水中充分吸熱并氣化。然后通過了擋液裝置(除去氣體中的液態制冷劑液滴)，經過第一級可調進口導葉后進入第一級葉輪。來自第一級葉輪的壓縮氣體流經第二級固定的進口導葉，進入第二級葉輪。在此，制冷劑氣體又被壓縮，然后通過第三級可調進口導葉，進入第三級葉輪。
氣體被第三次壓縮之后，便被排放到冷凝器中。冷凝器筒體內的防沖擋板將壓縮后的制冷劑氣體均勻地分布到冷凝管上。循環流經冷凝管的冷卻塔水吸收制冷劑中的熱量，從而使制冷劑冷凝。然后液態制冷劑通過節流孔板進入經濟器。經濟器讓部分氣態制冷劑旁通而不必經歷所有三個壓縮級，從而降低了制冷劑循環的能耗。部分液態制冷劑由于通過孔板節流降壓而閃發成氣體。來進一步冷卻液態制冷劑。然后這部分閃發氣體被吸入壓縮機的第二級和第三級葉輪中。所有剩余的液態制冷劑流經另一個孔板而進入蒸發器。
