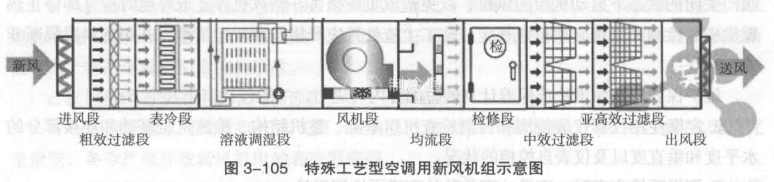

新風機組由多個功能系統(段)、電氣、自動控制系統以及新風箱體組成。根據不同的功能需求，可以組合不同類型的新風機組，其功能結構大致為:舒適型空調用新風機組、工藝型空調用新風機組(圖3-104)和特殊工藝型空調用新風機組(圖3-105)三類。
一般來講，新風機組多包括粗、中效過濾段、表冷段、加熱段、加濕段、風機段、殺菌段、機箱等部件，各部分分別有自己的作用和功能。
過濾段:根據不同的技術要求需要選配，如粗效過濾器、中效過濾器、亞高效過濾器等，分別捕集顆粒直徑不等的塵埃。過濾器裝配在新風機組過濾框架上。
表冷段:用表冷器對新風進行冷卻、減濕，以控制送風溫、濕度。
加熱段:使用熱水或者電加熱等方式對新風進行控制加熱，以達到需要的溫度。
加濕段:使用電極加濕、蒸汽加濕等，可以保證較嚴格的相對濕度要求。
風機段:可根據需要選用離心風機、軸流風機，一般選用的是離心風機。
殺菌段:如紫外燈殺菌，以滿足醫療醫藥行業凈化空調的殺菌要求。
新風機組還可以根據不同的使用功能，滿足一些特殊行業的技術要求。降低或減少空氣中的酸值及有害物質，如在新風機組內配置化學過濾段。通過活性炭過濾，以滿足微電子行業等對空氣中酸值的處理的技術要求。如配置噴淋段，通過水的霧化以洗滌空氣塵埃雜質，提高空氣潔凈度。凈化新風機組還應有亞高效段，延長高中效過濾器的壽命等。可以滿足使用功能的技術要求。
也可配置混風段，使用比例混合閥，將回風、新風混合，通過新風機組內相關處理后，也能取得較好的節能效果。
新風機組機箱外面板通常為雙面塑鋼薄板，夾心聚氨酯或巖棉保溫板，并和機箱內部鋼結構框架連接，其內部按照選定的功能段分別使用保溫板隔斷，供不同的功能段安裝設備或裝置，每段之間應堅固、密封，防止未經過處理的空氣在隔斷縫隙中竄流、漏風，一否則將直接影響空氣的溫度、濕度、潔度的技術指標，造成產品的質量事故。
