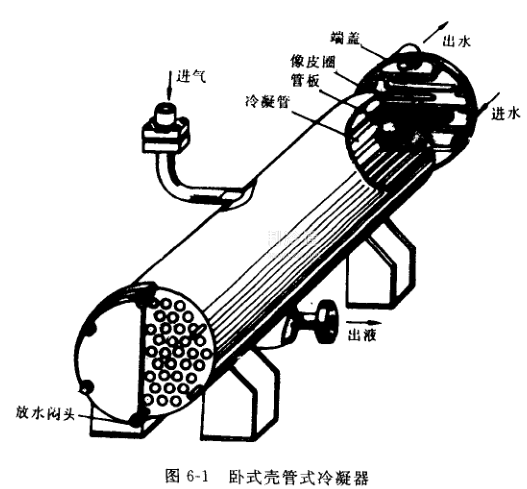

臥式殼管式冷凝器的葉殼是由厚8至16mm的鋼板卷曲焊接成圓桶形，桶內有直徑為φ25-φ32mm，厚為3. 5~4mrn的數十根金屬管，兩端有端蓋，端蓋內側有冷卻水流向的導程，靠螺栓與桶身連結，如圖6-l。
制冷劑蒸氣由上部進入管間空隙；對殼體直徑大于lm者，蒸氣在上部，通過一集管分兩路引入筒體。液體制冷劑由下部流出。冷卻水由端蓋下部進水管接頭進入冷凝器，水在管內流動。因端蓋上設有分水筋，故可使冷卻水在筒體內分成數個流程，沿著冷卻水管順序流動。最后由端蓋上部出水口排出，以保持一定的流速從而提高傳熱效率.冷凝器底部裝有集油包，并設有放油管路接頭。簡體的下部設有通往高壓貯液器的液管接頭，上部還設有安全閥和通往空氣分離器的接頭，為了保證冷凝器中液體不斷地流人貯液器，在冷凝器上有一個均壓管的接頭。此外，在端蓋上還設有放空氣閥及放水閥，放空氣閥在制冷機剛運轉時開放.以排除冷卻水管內的空氣，使冷卻水管內充滿冷卻水；放水閥是供制冷機停車時將冷卻水管內的冷卻水全部放走。
氟利昂制冷機經常采用臥式殼管式冷凝器，它的構造與氨冷凝器的不同之處在于：采用黃銅管，并且由于氟利昂側放熱系數較低，因而在其一側的表面往往肋化.氟利昂冷凝器中不裝置排油的設備，因?yàn)榉汉芎玫厝苡谟椭校碗S著制冷劑一起沿著整個管路系統中循環。
臥式殼管式冷凝器具有傳熱系數高，結構簡單，冷卻水用量少。占空間高度矮可安裝在室
內，操作管理方便。缺點是不易發現泄漏處，清洗水管不方便等。
