換熱型設備_冷卻塔的結構特點

   2020-12-18 子琪1794
核心提示:冷卻塔一般采用玻璃鋼制造,風機為冷卻塔抽氣用,它是由防水電動機和風扇組成,中小型冷卻塔的風扇直接裝在電動機軸上,而大型冷卻塔的風機的風扇與電動機間由減速箱連接驅動。

    冷卻塔一般采用玻璃鋼制造,風機為冷卻塔抽氣用,它是由防水電動機和風扇組成,中小型冷卻塔的風扇直接裝在電動機軸上,而大型冷卻塔的風機的風扇與電動機間由減速箱連接驅動.布水器一般采用旋轉式,利用水的反沖力自動驅動旋轉布水,使水均勻向下噴灑,與向上的氣流充分接觸,強化水的冷卻效果,大型布水器在轉軸上裝了軸承,填料為冷卻塔熱交換部件,具有布水均勻、空氣阻力小等優點,一般采用耐腐的改性聚氯乙烯和聚丙烯制造,當水溫較高(達82℃以上)時,宜采用玻璃鋼或鋁皮作填料。

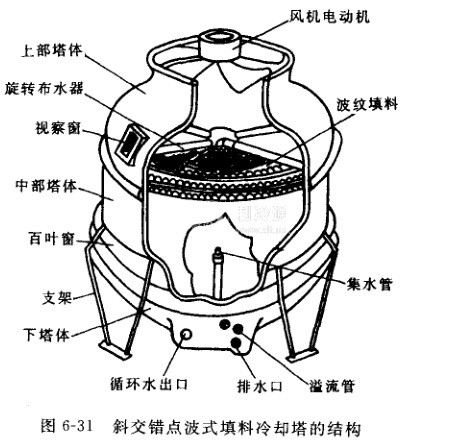

冷卻塔的構造多種多樣,其以填料形式命名的一種常用冷卻塔構造如圖6-31所示。

    該塔體用玻璃鋼制成,為了增加整體的剛度,平面做成圓形,壁厚不大于3mm。塔臺分成三截,用螺栓連接拼裝,以便運輸、安裝和檢修。

    塔體中部放置斜波填料。上部安裝旋轉式布水器,利用斜向噴水的反作用力自行旋轉,使配水均勻。旋轉布水器用尼龍制成,不需軸承。

    塔體頂部安裝軸流風機,風機的軸、尾部和接線盒用環氧樹脂密封,避免電動機線圈受潮以致燒毀.塔體上部設有視察窗,借以觀察塔內工作情況。塔底的上部周圍做成擋水一百葉窗。也便于空氣進入塔底為集水池,用以收集冷卻后的循環水,輸往制冷裝置使用。此外,還設有排污用管。

這種冷卻塔的特點是冷卻效果較好、外形小、重量輕、耐腐蝕。定型后可供冷凍廠配套使用。采用玻璃鋼等原料有困難時,外殼可做成方形的鋼板框架箱體,但這時布水器需改成噴嘴

式的,以保證配水均勻,鋼板內外應涂以防銹漆。
