制冷控制型設備組合型自動調節閥——主閥

   2020-12-22 子琪1466
核心提示:主閥的結構見圖6-66,主要零件有:閥體、閥蓋、閥芯、活塞桿、活塞、活塞套和彈簧等。閥體上(或閥蓋上)有手動頂桿,必要時可用頂桿將活塞頂起,使常閉型主閥閥芯開啟;

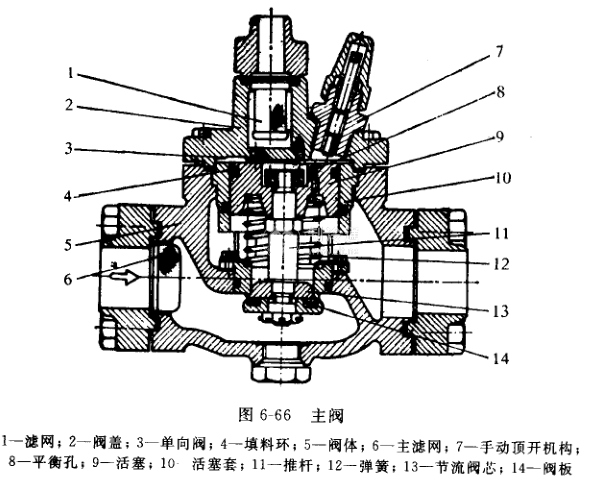

主閥的結構見圖6-66,主要零件有:閥體、閥蓋、閥芯、活塞桿、活塞、活塞套和彈簧等。閥體上(或閥蓋上)有手動頂桿,必要時可用頂桿將活塞頂起,使常閉型主閥閥芯開啟;常開型主閥必要時也可以用頂桿將閥芯關閉,活塞上有直徑lmm的平衡孔。

    閥體用法蘭與管道連接,導管用螺釘連接,主管濾網被活塞套壓住,導管小池網被螺母壓住。

    其工作原理以液體常閉型主閥為例,活塞上腔經導壓閥接至較主閥進口幾力低l8kPa處,若導閥開啟,則活塞上腔降壓,因活塞下部對上部的壓差作用,克服彈簧力和活塞自重將活塞頂起,則打開主閥口;若導閥關閉,則高壓液體通過活塞上φ1mm平衡孔使上腔增壓,使活塞上下壓力平衡,在自重和彈簧力作用下,主閥芯下落而關閉主閥口。

    主閥安裝注意事項:

    ①主閥在拆檢時,應清除臟物洗滌干凈,有的部位不宜隨便拆開,如塞活組件除非生銹,一般不拆。

    ②主閥靠自重和彈力關閉,安裝時要注意正、側兩個方向垂直吊線,以保證閥體水平。

    ③主閥的焊接、螺紋連接等均注意廠家使用說明。

    ④液用主閥的導壓通道接向閥后的出日方向(減壓開啟或關閉);氣用主閥的導壓通道接向閥前進口方向(加壓開啟或關閉)

    ⑤主閥接人管道后主要觀察有無滲漏,有泄漏則有“絲絲”聲音。主閥裝在液管作供液用

.有泄漏閥口處會結霜或結露。

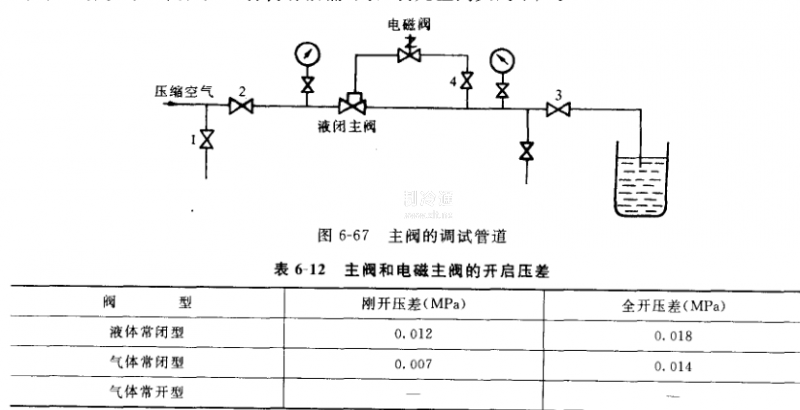

    主閥性能試驗如圖6-67所示,主要檢驗在規定的壓差(見表6-12)時,能否開啟或關閉。閥2和閥3為主管調壓閥,閥1為旁通閥。當管路有滲漏時,可用閥4來鑒別是主閥漏還是導閥漏。當閥4關閉后,如主管仍有泄漏,則證明是主閥關閉不嚴。
