氨水吸收式制冷系統:吸收式空調器的制冷系統

   2020-12-25 子琪2111
核心提示:用于居住和商業建筑的吸收式空調系統的數量在增長。此種用途的機組最大變化之一是增加了泵,用以產生循環動力,將吸收器中的稀溶液傳送到系統的高壓側。

    用于居住和商業建筑的吸收式空調系統的數量在增長。此種用途的機組最大變化之一是增加了泵,用以產生循環動力,將吸收器中的稀溶液傳送到系統的高壓側。液壓膜片脈動泵或電動機驅動的磁力泵被密封在系統中。

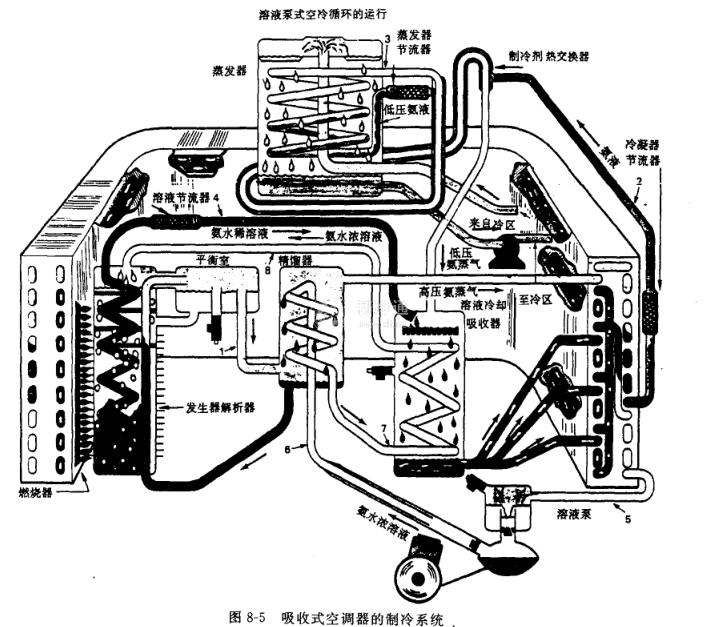

    典型的冷凍水家用空調系統繪于圖8-5,這是一個以水為吸收劑,氨為制冷劑的吸收式制冷系統。發生器帶有燃氣燃燒器,用以加熱氨水濃溶液。氨的沸點比水低。所以,氨變為氣體并經管段1流過精餾器,隨后以高溫高壓狀態氣體進入冷凝器。

    當外部空氣通過冷凝器時,帶走氨的熱量。氨氣凝結成液體,經管2流入預冷器。預冷器作為熱交換器而在液氨到達蒸發器之前使其溫度降低。同時,預冷器也使通過管線3離開蒸發器的低溫氨氣得以加熱。

    當液氨流出預冷器時,通過節流器降壓進入蒸發器。在蒸發器中吸收冷凍水環路的熱量,蒸發變為氨氣。管段3中的氨氣經預冷器進入吸收一熱交換器。在發生器中,大部分是氨蒸發,剩下氨水稀溶液,稀溶液在高壓下離開發生器.通過節流器控制流量,并將系統分成高低壓兩側。

    節流器位于通到吸收一熱交換器的管線4上,溶液溫度因換熱而有較大降低。在吸收器末端,熱量被熱交換器吸收,并完成吸收氨氣過程。

濃溶液從吸收器流出后,經冷凝器冷卻后(此冷卻管與氮冷凝管隔開)流過管段5進入溶液泵;被泵提高壓力后,溶液經管段6進入精餾器。在精餾器中從周圍熱氨氣中吸收熱量,當其再次通過管段7進入吸收熟交換器時,吸收更多的熱量。預熱后的溶液經管段8返回發生器。再開始整個循環。對大型機組來說,除需用兩個燃燒器外,它們的運行情況均相同。
