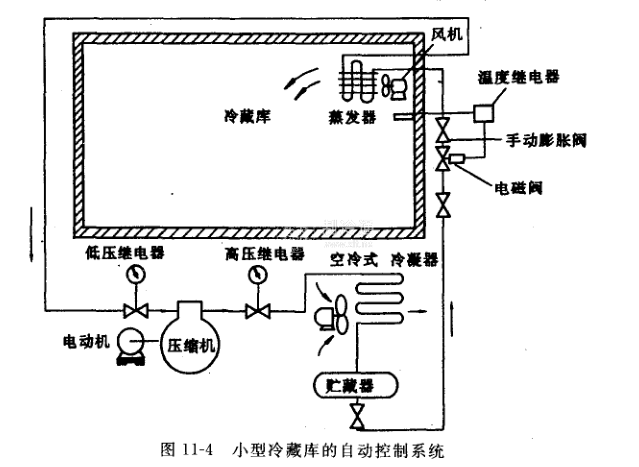

對冷藏庫的溫度進行控制，使庫溫低于規定溫度時，壓縮機停止運轉；而當庫溫高于規定溫度時，壓縮機起動運轉(一般稱為雙位控制)，這不僅節省了電力，而且還保證了冷藏貨物的質量。但是，單純采用溫度繼電器控制壓縮機的開停是不行的。因為停機時，液體會繼續進入蒸發器，再起動時又很容易產生液擊及潮車運轉。為此，需要在膨脹閥的人口處加裝電磁閥，如圖11-4所示。溫度繼電器不直接控制壓縮機的開停，而是控制電磁閥的通斷。當冷藏庫溫下降時，溫度繼電器動作.使電磁閥關閉，停止供液，而蒸發器內的制冷劑繼續燕發并為壓縮機所吸入，并貯存于冷凝器或貯液器中。當蒸發器壓力逐漸下降至低于低壓壓力繼電器調定值時(壓力繼電器調定值一般控制在9. 8kPa左右)，低壓壓力繼電器動作，使壓縮機停止工作。庫內溫度再次上升，溫度繼電器動作，電磁閥開啟并供液，液態制冷劑蒸發后通過吸氣管使吸入端壓力上升。與此同時，低壓壓力繼電器內壓力也上升，繼電器動作，接通微動開關，壓縮機重新起動運轉。這種控制方法可以防止液體制冷劑回流至壓縮機內。
