節流控制法就是在蒸發器與壓縮機之間的回氣管路上裝一個閥門，靠調節它來提高或降低壓縮機的吸氣壓力，改變該壓縮機的制冷量，同時，也將降低或提高蒸發器中的蒸發壓力，以控制被調節對象的溫度。由于這種控制法在能量消耗上不經濟，故只適用于制冷量較小，被控制對象熱惰性小的制冷系統。

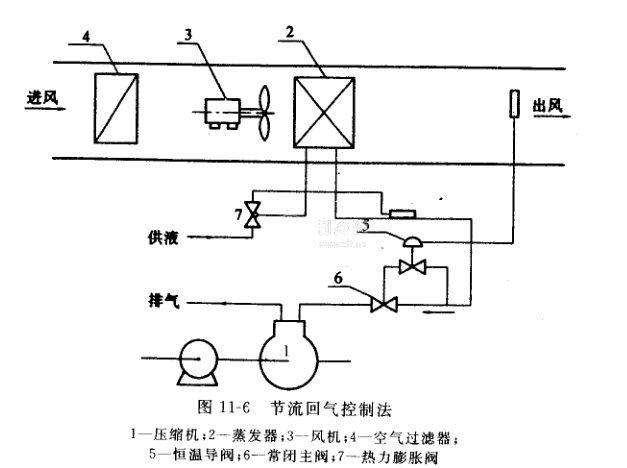

圖11-6是采用主閥與恒溫導閥來控制直接蒸發式空氣冷卻器的出風溫度，恒溫導閥的感溫包置于需控處，當被控介質的溫度發生變化時，通過恒溫導閥開大或關小，對主閥進行比例調節，當被控介質溫度升高，主閥按比例開大.蒸發器的蒸發溫度隨之下降，同時加大傳熱溫差，增加蒸發器的換熱能力，使被控介質溫度下降，并穩定在整定值的范圍內，由于恒溫導閥具有控制溫度和壓力兩種作用，因此，其控制精度比較高。
