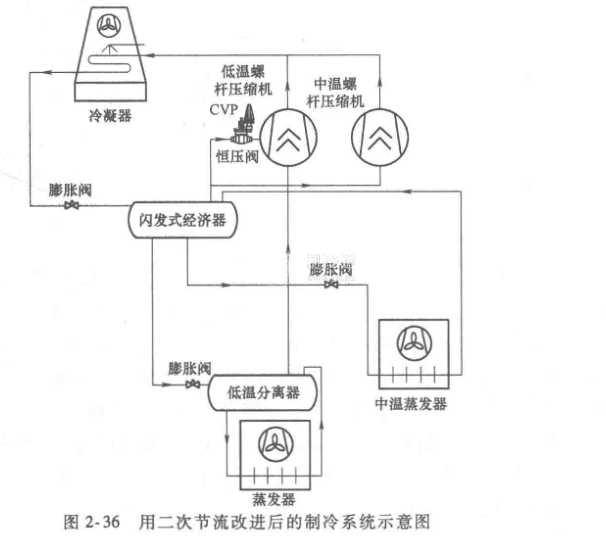

對于高層冷庫，如果這些冷間的溫度都相同，那么圖2-36所示的系統可以擴展成為圖2-38所示的系統。在這種系統中，只需要一臺低壓循環桶，因?yàn)檎舭l(fā)溫度是一樣的。注意這種系統應該選用不同揚程的制冷劑泵分別滿足不同層的蒸發器供液，可以明顯降低初投資及運行費用。
這種共用低壓循環桶的設計方法尚未引起國內行業的注意，其選型的計算似乎還不能很好地解決，但在外資公司的系統經常會采用，例如雀巢公司在廣州(2007年投產)的項目，一臺低壓循環桶同時提供給三條速凍螺旋生產線的蒸發器使用。同壓縮機和冷風機選型的道理一樣，在不同的蒸發溫度和給這臺容器提供不同的供液溫度，這臺容器同樣具有不同的制冷量。
筆者在容器功能設計的章節引入目前歐美典型計算選型方法，這種方法能夠計算目前使用的各種分離容器。根據不同制冷劑的蒸發溫度和供液溫度，可以計算低壓循環桶、中間冷卻器、氣液分離器和閃發式經濟器等有溫度變化的分離容器。這種分離容器的選型方法便捷可靠。這些計算是根據不同制冷劑的熱力性質，科學地運用分離的原理進行的，已經在實際工程的應用中得到了驗證。
