噴射式冷卻塔

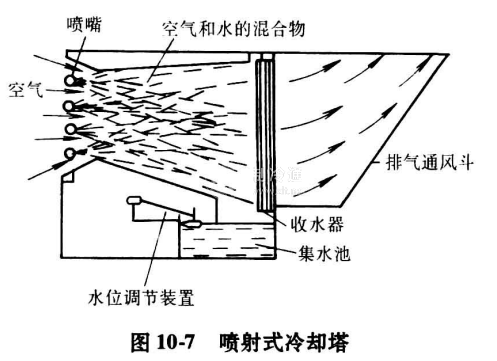

圖10-7為一種噴射式冷卻塔，熱水通過壓力噴嘴噴向塔內，成為散開的噴流體，同時將大量常溫空氣帶入塔內。熱水通過蒸發和接觸傳熱，將熱量傳給空氣，冷卻后的水落入集水池。這種塔同樣可以裝有填料，但不用風機，因而沒有風機噪聲。
干濕式冷卻塔
它是將常規冷卻塔的蒸發部分和翅片管換熱器的干表面結合起來(串聯或并聯)的冷卻塔，用于減少霧氣和節約水資源。在比較冷的天氣下，被冷卻塔排放的熱濕氣流密度特別大，在有些裝置中為避免道路、橋梁及周圍建筑的能見度低，排放該氣流受到限制。
此類塔往往帶一小型空冷部件，以減少排出氣流的相對濕度，從而使其產霧的可能性減至最小。相反，節水型冷卻塔則需要一個大的空冷部件實現節約用水，在周圍環境溫度降低的情況下，有些設計能將所有的熱負荷由一作蒸發型空冷換熱器帶走。
