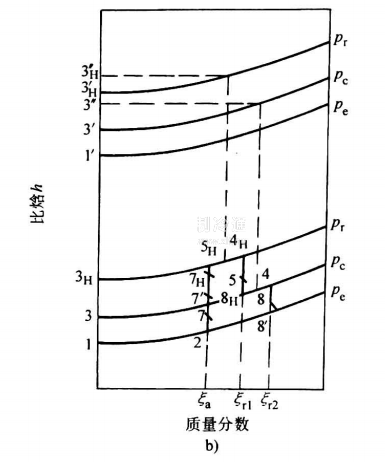

濃溶液經低溫溶液換熱器的冷卻降溫過程。在圖b上的過程線為4-8。由低壓發生器流出的濃溶液，在圖上的狀態點為4，進入低溫溶液換熱器的殼程，被管程中的稀溶液冷卻到狀態點8,其溫度降低，但其質量分?jǐn)?shù)保持不變。
濃溶液在吸收器中的吸收過程。在圖b上的過程線為8-8'-2。吸收器中的壓力為蒸發壓力Pe，流入吸收器的濃溶液所處的狀態點8為過熱態。因此，濃溶液進入吸收器后，有一部分冷劑蒸汽閃發出來，其質量分?jǐn)?shù)略有提高，閃發終了的狀態點8’為平衡態。隨后，噴淋到吸收器傳熱管簇上的濃溶液，吸收來自蒸發器的冷劑蒸汽，同時向管內的冷卻水排放熱量;在吸收器的出口處，溶液稀釋到狀態點2,成為稀溶液。因此，過程線8-8’為閃發過程，8'-2為吸收過程。
可見，溶液回路的各個過程是在圖上的等質量分?jǐn)?shù)線以及等壓線Pr和Pc之間的區域內發生的，其循環流程按順時針方向進行。
