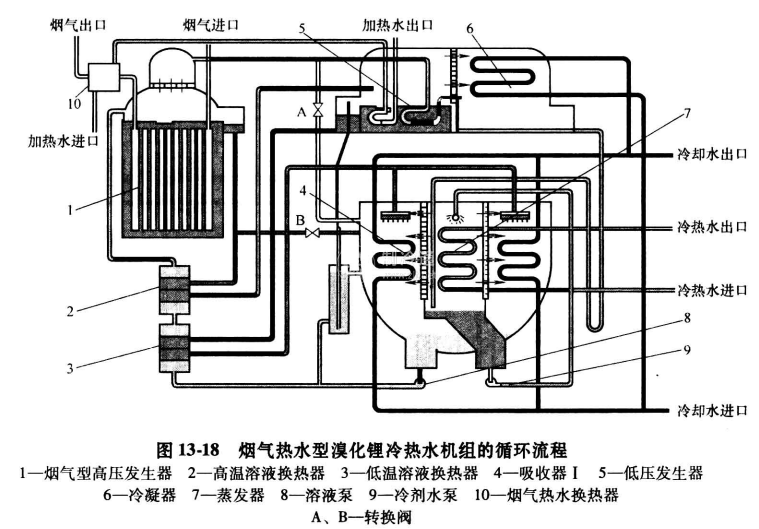

煙氣熱水型溴化鋰?yán)錈崴畽C(jī)組,適用于同時具有高溫?zé)煔夂蜔崴欧诺膱?chǎng)所,如采用內燃機發電機組的熱電冷聯供系統等。在制冷工況下,按煙氣驅動的雙效循環和熱水馭動的單效循環的父合流程工作。以冷劑水的蒸發制冷,通過溶液的質量分?jǐn)?shù)在吸收和發生過程中的變化,實現冷劑水的制冷循環。在制熱工況下,熱水馭動回路不工作,以冷劑蒸汽的冷凝熱制取熱水,通過溶液的質量分?jǐn)?shù)在發生過程和稀釋過程中的變化,實現冷劑水的制熱循環,見圖13-18。

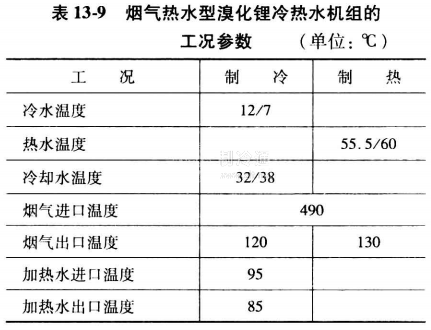

煙氣熱水型溴化鋰?yán)錈崴畽C(jī)組的應用系統與煙氣型溴化鋰?yán)錈崴畽C(jī)組的應用系統相類似。二者的差別在于:煙氣熱水型機組的驅動熱源回路除了煙氣溶液換熱器和煙道構成的煙氣型高壓發生器以外,還包括尾部煙氣熱水換熱器和復合型低壓發生器中的熱水溶液換熱器,其工況參數見表13-9。
