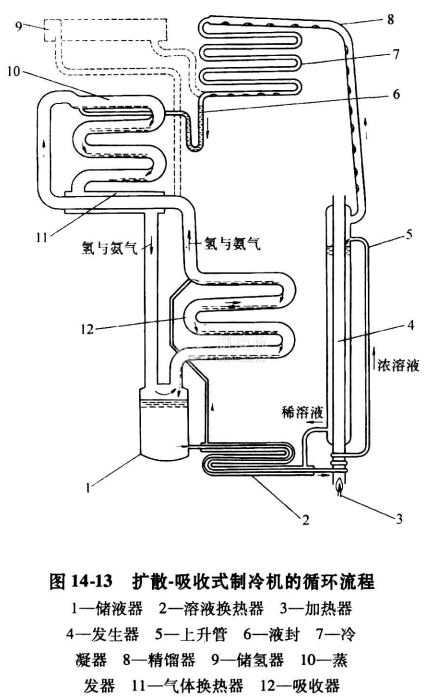

圖14-13是一種擴散一吸收式制冷機的循環流程圖。
這種制冷機的溶液循環流程是:從儲液器1出來的濃氨水溶液，經過套管式溶液換熱器2，被加熱后進入上升管 5 。溶液在上升管的底部被加熱器3加熱到沸騰，再沿著上升管被提升到發生器4的頂部。從發生器底部流出的稀溶液，經過溶液換熱器2被冷卻后，進人吸收器12的上部，在從上而下流過吸收器時，吸收氮?dú)獬蔀闈馊芤海缓罅魅雰?chǔ)液器1，完成了溶液的循環。由于上升管5中氣液混合物的密度小于儲液器1中濃氨水溶液的密度，構成了溶液從吸收器12向發生器4流動的推動力，即熱虹吸作用。因此，制冷機不需要設置溶液泵，運行時沒有噪聲。
制冷劑的循環流程是:在發生器4內的溶液，被加熱器加熱到沸騰，氨氣和水蒸汽的混合氣體從發生器頂部流出，進入精餾器8,混合氣體在精餾器內上升的過程中，被壁面冷卻而局部冷凝，其中氨的質量分?jǐn)?shù)不斷提高。最后，混合氣體以接近純氨組分的狀態進入冷凝器7，分離出來的溶液則向下流回發生器4。進入冷凝器7的氨氣，被自然對流的空氣冷卻，凝結成氨液后，經過液封6進入蒸發器10的上部。在蒸發器內，由于氫的擴散作用，氨分壓很小。例如，蒸發器的總壓力為1.4MPa，其中，氫分壓為1. 29MPa，而氨分壓僅為0. 11 MPa，相應的氨蒸發溫度為-32℃。因此，氨液可以在較低的溫度下蒸發制冷，使冰箱內的空間降溫。氨和氫的混合氣體從蒸發器10的下部流出，經過氣體換熱器11進入儲液器1的上部，再從下而上流過吸收器12,氨氣被吸收器內的溶液吸收，再通過溶液從吸收器到發生器的流動，完成制冷劑的循環。
擴散劑的循環流程回路是:從吸收器12上部流出的混合氣體主要成分是氫，經過氣體換熱器11降溫后，進入蒸發器10的上部。氫氣在蒸發器內擴散后，從蒸發器的下部流出，經過氣體換熱器11進入儲液器1的上部，再從下而上流過吸收器12完成氫氣的循環。儲氫器9用于調節系統中的氫分壓。由于擴散劑氫的作用，制冷機不需要設置節流閥，消除了運行中容易產生泄漏的器件，保證了長期運行的可靠性。
