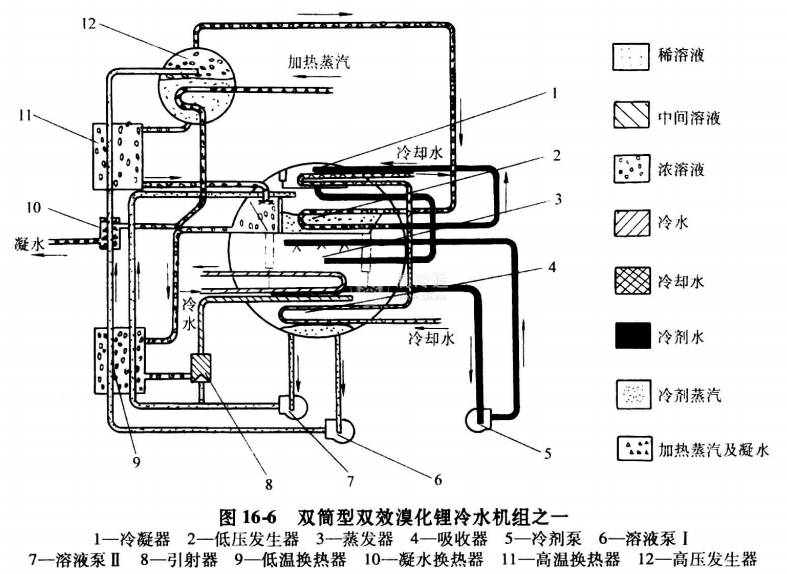

圖16-6為一種串聯溶液流程的雙筒型雙效溴化鋰冷水機組。在上方的筒體內布置高壓發生器;在下方的筒體內，低壓發生器和冷凝器上下布置在筒體的上部，蒸發器和吸收器則上下布置在筒體的下部。

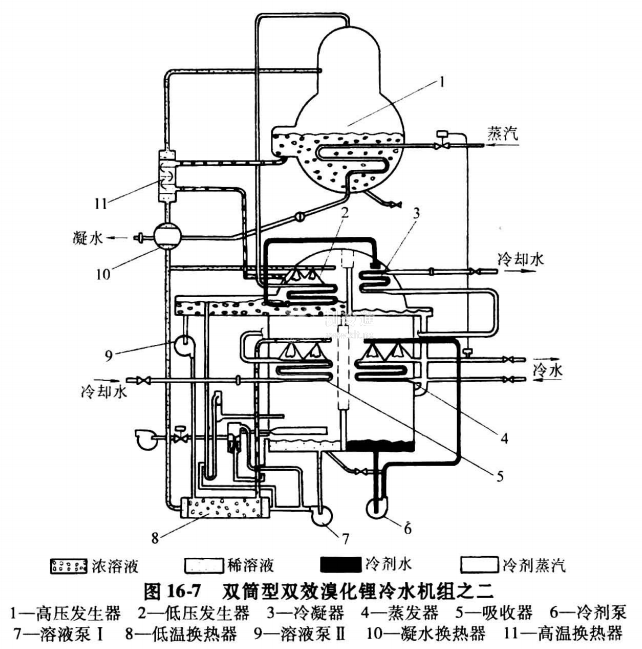

圖16-7為一種串并聯溶液流程的雙筒劃雙效溴化鋰冷水機組。高壓發生器1獨置于上筒體;低壓發生器、冷凝器、蒸發器和吸收器共置于下筒體。低壓發生器2與冷凝器3并列布置在下筒體的上方，蒸發器4與吸收器5并列布置在下筒體的下方。稀溶液經過低溫?fù)Q熱器8后，分為兩部分:一部分再經凝水換熱器10和高溫?fù)Q熱器11后，進高壓發生器1;另一部分直接進低壓發生器2,高、低溫溶液換熱器采用板式結構，以縮小體積及溶液充注量。
機組設有三臺屏蔽泵:冷劑泵6用于蒸發器中冷劑水的噴淋循環;溶液泵1將稀溶液送入高壓發生器;溶液泵Ⅱ?qū)⒌蛪喊l(fā)生器中濃縮的濃溶液，通過低溫溶液換熱器8,送至吸收器的噴淋系統，進行濃溶液的直接噴淋。
