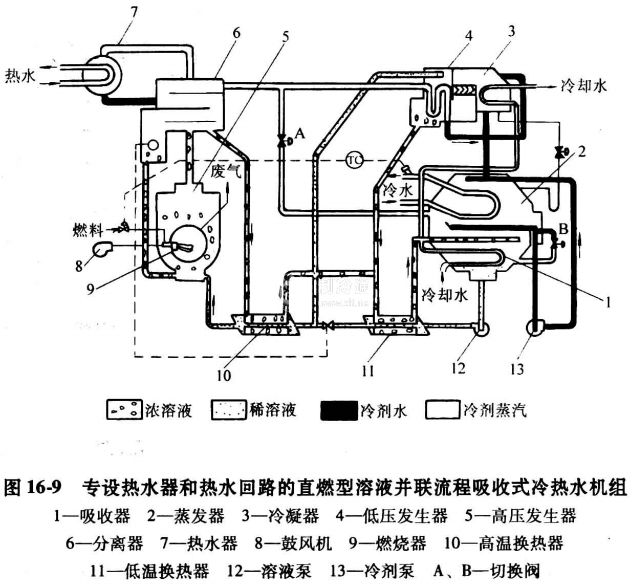

在采暖工況，切換閥A和B開啟。冷卻水回路和冷劑水回路停止運行。冷水回路轉換為熱水回路。吸收器1、冷凝器3和低壓發生器4停止運行。溶液按并聯流程流動，從吸收器1流出的稀溶液，在低溫換熱器11后分流，平行地進入低壓發生器4和高壓發生器50稀溶液在高壓發生器5中被加熱濃縮。所發生的玲劑蒸汽，經分離器6和切換閥A進入蒸發器2，并在蒸發器管簇上冷凝制取熱水。在蒸發器液囊里的冷劑水，經切換閥B進入吸收器1的液囊。來自兩個發生器的溶液，在低溫換熱器11前混合，進入吸收器1后和進入其中的冷劑水混合成稀溶液。如此，完成了制熱循環。這時，還可通過熱水器7,制取生活用熱水。
在同時制冷和采暖工況，燃燒器9需改用大的噴嘴，切換閥A和B關閉。冷卻水按串聯回路流動。溶液按并聯流程流動。高壓發生器5產生的一部分冷劑蒸汽，進入低壓發生器4，機組按二效制冷循環運行，通過蒸發器2制取冷水。同時，高壓發生器5產生的一部分冷劑蒸汽，進入熱水器7，并在熱水器管簇上冷凝制取熱水。這時，熱水溫度最高可達95℃,可供采暖或作生活用熱水。
在制冷或采暖的同時，制取生活用熱水，是這種機組的一種特殊應用型式。通常制取生活用熱水的熱量，以不超過總熱量的15%為宜。
