溴化鋰吸收式冷水機組發生器的結構

   2021-01-20 和平56
核心提示:發生器通常為管殼式結構。其管內通以工作蒸汽,加熱管外的溴化鋰溶液,直至沸騰,產生冷劑蒸汽,同時將稀溶液濃縮。

發生器通常為管殼式結構。其管內通以工作蒸汽,加熱管外的溴化鋰溶液,直至沸騰,產生冷劑蒸汽,同時將稀溶液濃縮。

單效蒸汽型機組只有一個發生器,采用沉浸式結構或噴淋式結構。雙效蒸汽型機組中有高、低壓兩個發生器,通常高壓發生器采用沉浸式結構,低壓發生器采用沉浸式結構或噴淋式結構。雙效直燃型機組中也有高、低壓兩個發生器,高壓發生器由爐膛和對流換熱器組成,低壓發生器通常采用沉浸式結構。

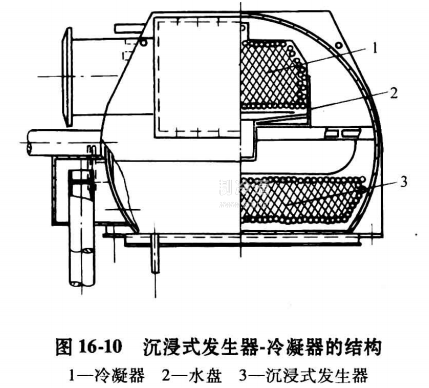

16-10所示為沉浸式發生器一冷凝器的結構。為了減少傳熱面上溶液浸沒高度對溶液沸騰過程的影響,管簇布置朝橫向發展,使垂直方向上的管排數盡可能減少。

余熱利用的蒸汽型單效機組,一般不采用沉浸式發生器結構。這是考慮到發生器內熱流密度低、傳熱溫差小,溶液浸沒高度的影響顯得比較大,對發生不利。采用噴淋式發生器,消除了溶液浸沒高度的影響,能提高其傳熱、傳質效果。

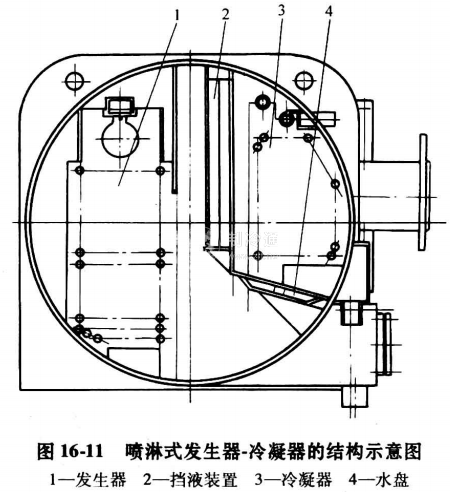

16-11所示為噴淋式發生器一冷凝器的結構示意圖。稀溶液由管簇上部噴淋而下,管簇布置朝垂直方向發展,以保證管子有充分的溶液潤濕。采用擋液裝置,防止冷劑水污染。
