直燃型溴化鋰吸收式冷熱水機組，在結構上與蒸汽型冷水機組的最大差別，在于由高壓發生器、燃燒設備和煙囪等組成的驅動熱源回路。有的機組還可能在煙囪中設置余熱回收裝置。在直燃型溴化鋰吸收式冷熱水機組中，高壓發生器的對流換熱器，通常采用液管式和煙管式兩種結構。管材一般為鍋爐鋼管。

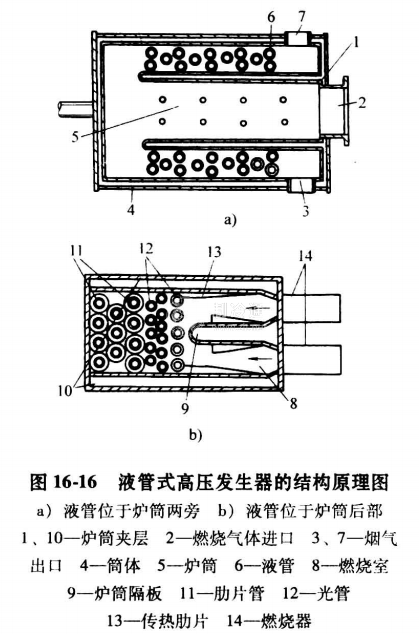

①液管式高壓發生器。液管式高壓發生器的兩種結構原理如圖16-16所示。液管式高壓發生器的傳熱管通常采用光管、肋片管或螺紋管。一般在高溫區采用光管，在低溫區采用肋片管。溴化鋰溶液在管內流過，高溫?zé)煔庠诠芡饧訜?。為了有利于蒸汽的發生，傳熱管簇一般采用立式結構。如圖16-16所示，爐筒是水平布置的，液管是垂直布置的。液管式高壓發生器結構比較緊湊，換熱效果比較好。但是，熱應力比較大，檢漏和清灰不方便。

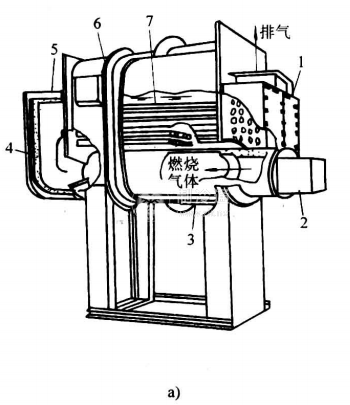

②煙管式高壓發生器。圖16-17中，高壓發生器采用傳統的煙管鍋爐的結構，即爐筒3為圓筒形，對流換熱器為由煙管7組成的管簇。爐筒中產生的煙氣在煙管內流過，經煙囪排出。

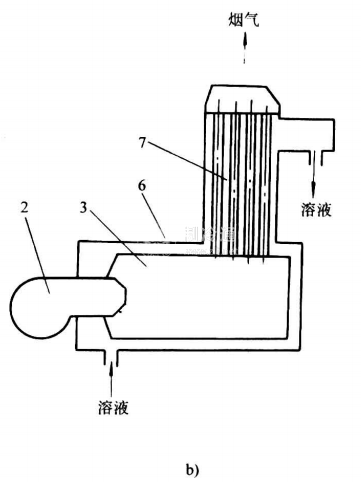

煙管式高壓發生器的傳熱管簇通常和爐筒一樣水平布置，如圖16-17a所示。煙管被焊接在筒體兩端的管板上，便于檢漏和清灰。似是，傳熱管簇水平布置不利于蒸汽從管壁上分離。圖16-17b表示一種爐筒3為水平布置，煙管7作垂直布置的L形高壓發生器的結構原理圖。煙管式高壓發生器的傳熱管簇垂直布置在爐筒后部，有利于蒸汽脫離，避免局部過熱。
此外，爐筒浸沒在溶液中，稱為濕燃燒室，可以減少熱應力。
