壓力容器常見密封結構——卡扎里密封

   2021-01-29 子琪263
核心提示:這是一種強制式密封,有外螺紋卡扎里密封、內螺紋卡扎里密封和改良卡扎里密封三種型式。其中外螺紋卡扎里密封(圖2-32)用得最多,它的墊片是一個橫斷面呈三角形的軟金屬墊,由銅或鋁制成。

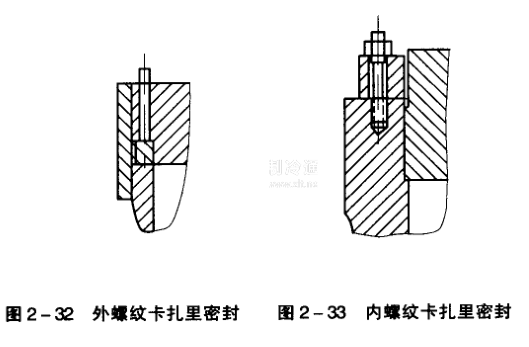

這是一種強制式密封,有外螺紋卡扎里密封、內螺紋卡扎里密封和改良卡扎里密封三種型式。其中外螺紋卡扎里密封(2-32)用得最多,它的墊片是一個橫斷面呈三角形的軟金屬墊,由銅或鋁制成。容器的筒體法蘭與端蓋用螺紋套筒連接,通過擰緊壓緊螺栓加力于壓緊環而壓緊墊片來實現密封。這種結構的優點是省去了筒體端部與端蓋的連接螺栓,拆卸方便,屬于快拆結構;墊片的面積也可較小,因而所需壓緊力及壓緊螺栓的直徑也較??;密封可靠,適用于溫度波動較大的容器。但結構復雜,密封零件多,且精度要求高,加工困難。這種密封結構常用于大直徑、高壓.需經常裝拆和要求快開的壓力容器。

    內螺紋卡扎里密封(2-33)的作用原理與外螺紋的基本相同,只是將帶螺紋的端蓋直接旋入帶有內螺紋的簡體端部內。密封墊片置于端蓋與筒體端部連接交界處,其上有壓緊環,通過壓緊螺栓使密封墊片的內側面和底面分別與端蓋側面和筒體端部面緊密貼合實現密封。它比外螺紋卡扎里密封省略一個較難加工的螺紋套筒,結構簡單了一些,但它的端蓋需加厚,占據了較多的壓力空間,螺紋易受介質腐蝕,裝卸也不方便,工作條件差。一般只用于小直徑的高壓容器上。

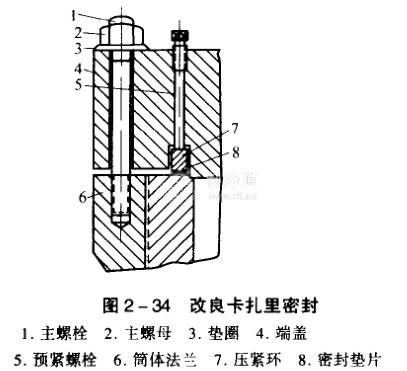

    改良卡扎里密封結構(2-34)不用螺紋套筒連接端蓋與筒體,而改用螺栓連接,其他均與外螺紋卡扎里密封相同。無甚顯著的優點,所以很少采用。
