壓力容器常見密封結構——伍德密封

   2021-01-29 子琪1106
核心提示:這是一種屬于自緊式密封的組合式密封(見圖2-36)。其結構是由浮動端蓋、四合環壓墊和筒體端部四大部分組成。

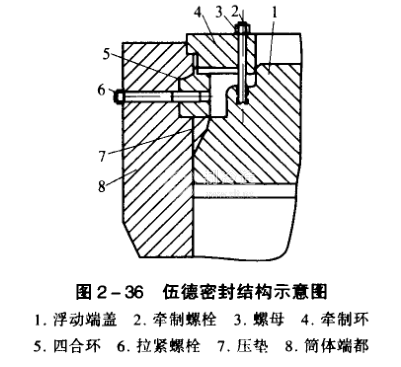

這是一種屬于自緊式密封的組合式密封(見圖2-36)。其結構是由浮動端蓋、四合環壓墊和筒體端部四大部分組成。

    密封時首先擰緊牽制螺栓,靠牽制環的支承使浮動端蓋上移,同時調整拉緊螺栓將壓墊預緊而形成預密封,隨著容器內介質壓力的上升。浮動端蓋逐漸向上移動,端蓋與壓墊之間,以及壓墊與筒體端部之間的壓緊力也逐漸增加,從而達到密封目的。壓墊的外側開有1~2道環形溝槽,使壓墊具有彈性,能隨著浮動端蓋的上下移動而伸縮,使密封更加可靠。為便

于從簡體內取出,四合環是由四塊元件組成的圓環,又稱壓緊環。這種密封結構的密封性能良好,不受溫度與壓力波動的影響,且裝卸方便,適用于要求快開的壓力容器,端蓋與筒體端部不用螺栓連接,所以用料較少,重從較輕。但結構復雜。零件多而加工精度及組裝要求均很高,浮動端蓋占據高壓空間太多等,以往多用于氮肥工業,因為存在上述不足,現已逐漸被其他密封所取代,但在一些直徑不大,對密封有特殊要求(如壓力、溫度波動大)且要求快開的高壓容器中仍有采用。
