在直立狀態下工作的容器稱為立式容器。其支座主要有懸掛式、支承式及裙式三類。
(一)懸掛式支座

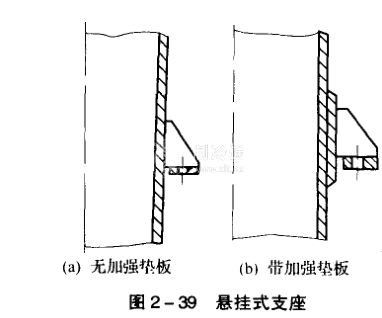

俗稱耳架，適用于中小型容器，在立式容器中應用廣泛。其結構如圖2-39所示。它是由兩塊筋板及一塊底板焊接而成的，通過筋板與容器筒體焊在一起。底板用地腳螺栓擱置并固定在基礎上，為了加大支座的反力分布在殼體上的面積，以避免因局部應力過大使殼壁凹陷，必要時應在筋板和殼體之間放置加強墊板(見圖2-39(b))。懸掛式支座的型式、結構、尺寸、材料及安裝要求詳見JBI 165-81(懸掛式支座)標準。
（二)支承式支座
支承式支座一般由兩塊豎板及一塊底板焊接而成(見圖2-40)。豎板的上部加工成和被支承物外形相同的弧度，并焊于被支承物上。底板擱在基礎上并用地腳螺拴固定(見圖2-40)。當荷重>4t時，還要在兩塊豎板端部加一塊傾斜支承板。支承式支座的型式、結構、尺寸、材料及安裝要求詳見JB1166-81《支承式支座》標準。
(三)裙式支座
裙式支座由裙座、基礎環、蓋板和加強筋組成，有圓筒形和圓錐形兩種型式(見圖2-41)。常用于高大的立式容器。裙座上端與容器壁焊接，下端與擱在基礎上的基礎環焊接，用地腳螺拴加以固定。為便于裝拆，基礎環裝沒地腳螺栓處開成缺口，而不用圓形孔，蓋板在容器裝好后焊上，加強筋在蓋板與基礎環之間。為避免應力集中.裙座上端一般應焊在容器封頭的直邊部分，而不應焊在封頭轉折處，因此裙座內徑應和容器外徑相同。其設計計算請查閱《鋼制壓力容器》。
