臥式壓力容器支座分類結構特點介紹

   2021-01-29 子琪711
核心提示:設計、安裝鞍式支座時要注意解決容器的熱膨脹問題,要求支座的設置不能影響容器在長度方向的自由伸縮;在使用時要觀察容器的膨脹情況。

    在水平狀態下工作的容器為臥式容器。其支座主要有鞍式、圈座及支承式三類。

    ()鞍式支座

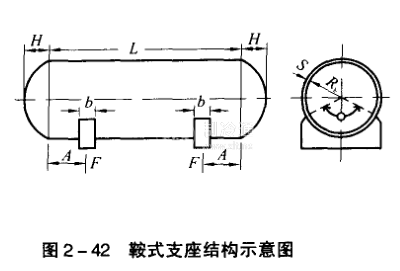

    這是臥式容器使用最多的一種支座型式(2-42)。一般由腹板、底板、墊板和加強筋組成。有的支座沒有墊板,腹板則直接與容器壁連接。若帶墊板則作為加強板使用,一是加大支座反力分布在殼體上的面積,對于大型薄壁臥式容器可以避免因局部應力過大而使殼壁凹陷;二是可以避免因支座與殼體材料差別大時進行異鋼種焊接;三是對于殼體材料需進行焊后熱處理的容器,可先將加強墊板焊在殼體上,在制造廠同時進行熱處理,而在施工現場再將支座焊在加強墊板上,從而解決支座與殼體在使用現場焊接后難于進行熱處理的矛盾。因此,加強墊板的材料應與容器殼體的材料相同。

    此外,在設計、安裝鞍式支座時要注意解決容器的熱膨脹問題,要求支座的設置不能影響容器在長度方向的自由伸縮;在使用時要觀察容器的膨脹情況。

    (二)圈座

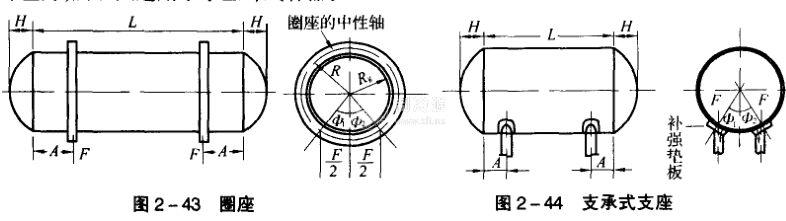

圈座的結構比較簡單(如圖2-43)。對于大直徑薄壁容器,真空下操作的容器和需要兩個以上支承的容器,一般均采用圈座支承。壓力容器采用圈座做支座時,除常溫狀態下操作的容器外,亦應考慮容器的膨脹問題。

    ()支承式支座

    其結構也較簡單(見圖2-44)。因支承式支座在與容器殼體連接處會造成較大的局部應力,所以只適用于小型臥式容器。
