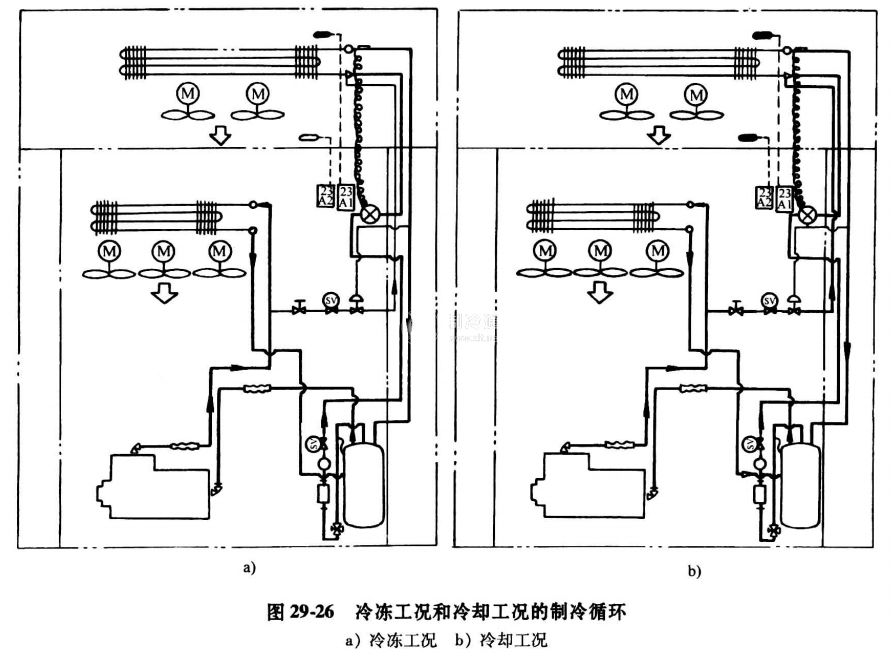

圖29-26示出冷凍工況和冷卻工況的制冷循環。

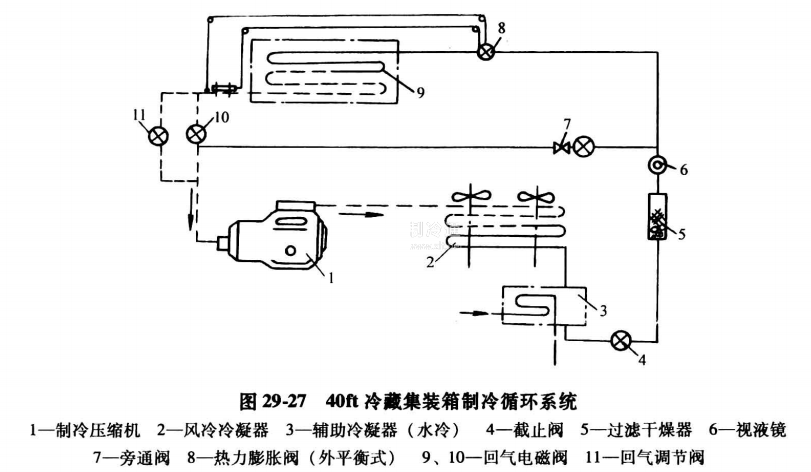

近年，我國海運部門先后向日本三菱和Dakin公司進口了部分20ft和40ft (1ft = 0.3 m)鋁、不銹鋼內藏式冷藏集裝箱。圖29-27所示為美國開利公司40ft冷藏集裝箱制冷循環系統。主要特點是:在回氣管路中設有回氣電磁閥9和回氣調節閥11,另有旁通閥7。在制冷過程中，電磁閥、回氣調節閥均開放，而旁通閥關閉。當箱內溫度下降到一定溫度(如-12℃)時，通過電子控制系統將電磁閥關閉，而當溫度下降到給定溫度(如-18℃)時，調節閥逐步關小，以至關閉。此時，旁通閥自動開啟，使少部分制冷劑節流，進入壓縮機并冷卻電動機線圈。箱內溫度回升到給定溫度上限后，控制系統自動關閉旁通閥，隨即開啟回氣調節閥11。如果箱內溫度繼續上升，則回氣電磁閥10開啟，這時壓縮機回氣量較大，集裝箱內得到較大的制冷量。集裝箱使用過程中，制冷壓縮機幾乎不停車，是這一系統的特點之一。
