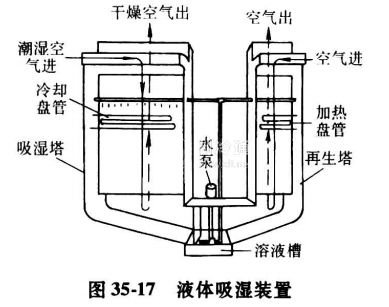

典型的液體吸濕裝置如圖35-17所示，它由吸濕塔和再生塔兩部分組成。在吸濕塔中，利用液體吸濕表面水蒸氣分壓低的特點，使空氣通過吸濕劑溶液噴淋裝置時被吸濕，同時在再生塔內，對被稀釋了的吸濕劑溶液進行噴淋，并加熱、濃縮，使其再生。在吸濕塔內，為處理水蒸氣冷凝時放出的潛熱，用冷卻盤管冷卻溶液。冷卻盤管內可通冷水、地下水或冷卻用循環水。這些水溫要比溶液溫度低8~10℃。再生盤管內通的是蒸汽，所以夏季也要有熱量。通過溶液含量的控制，空氣去濕處理的選擇性較好。
國內近年出現的應用于潮濕地區的溶液除濕新風機也是采用液體吸濕的方法，以吸濕溶液為介質，可采用熱泵(電)或者熱能作為其馭動能源。圖35-18為熱泵驅動的溶液調濕新風機組流程圖。由兩級全熱回收模塊和兩級再生/除濕模塊組成。熱泵的蒸發器對除濕濃溶液進行冷卻，以增強溶液除濕能力并吸收除濕過程中釋放的潛熱;熱泵冷凝器的排熱量用于溶液的濃縮再生。
該新風機組冬夏的性能系數(新風獲得冷/熱量與壓縮機和溶液泵耗電量之比)均超過5。此外，還可采用太陽能、城市熱網、工業廢熱等熱源驅動(7590)來再生溶液。圖35-19給出了工作原理，利用排風蒸發冷卻的冷量通過水一溶液換熱器來冷卻下層新風通道內的溶液，從而提高溶液的除粼能力。室外新風依次經過除濕模塊A, B, C被降溫除濕后，繼而進入回風模塊G所冷卻的空氣一水換熱器，被進一步降溫后送入室內。該種形式的溶液除濕系統的性能系數(新風獲得冷量/再生消耗熱量)為1.2~1.5。
