半集中式空調系統誘導器系統的構造原理和分類

   2021-03-19 和平367
核心提示:誘導器(Induetion Unit,IU)系統亦屬半集中式空調方式。
 構造原理 誘導器(Induetion Unit,IU)系統亦屬半集中式空調方式。誘導器由靜壓箱、噴嘴、盤管(有的不設盤管)等組成。經集中處理的一次空氣(即新風,也可混合部分回風),由風機送入設在空調房間的誘導器靜壓箱中,并由噴出氣流(20~30m/s)的引射作用,在箱體內造成負壓將室內空氣(即回風,又稱二次空氣)吸入,一、二次風混合后送入空調房間。
微信截圖_20210313134413微信截圖_20210313134428
微信截圖_20210313134433

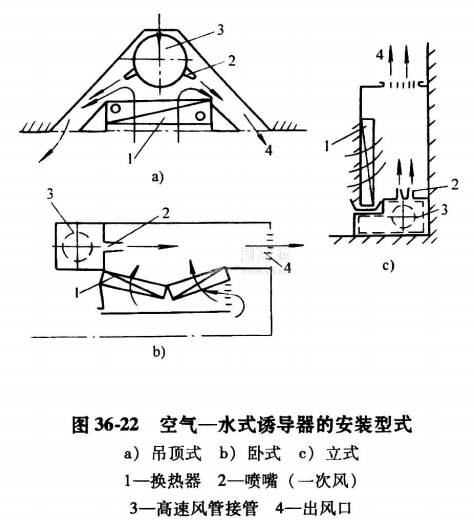

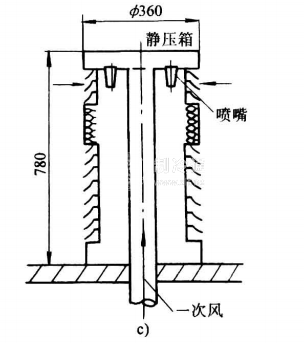

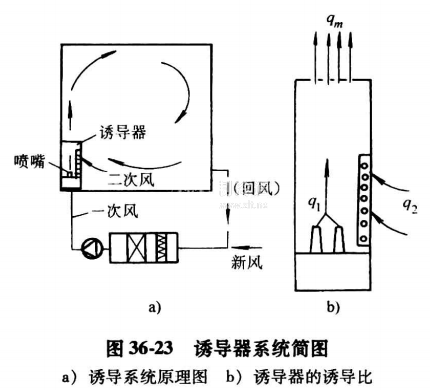

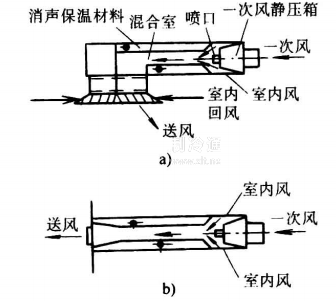

不帶盤管的誘導器結構如圖36一21所示。安裝型式見圖36一22所示,系統原理見圖36一23a。

微信截圖_20210313134441微信截圖_20210313134451
