空調系統中通風機的特性曲線和在管路中的實際工況

   2021-03-24 和平218
核心提示:把通風機在一定的轉速和空氣密度下,通風機產生的全壓P與其流量qv,的相互關系制成曲線,便是通風機的特性曲線,完整的特性曲線還應包括功率P和效率η,如圖37-5所示。
 通風機的特性曲線

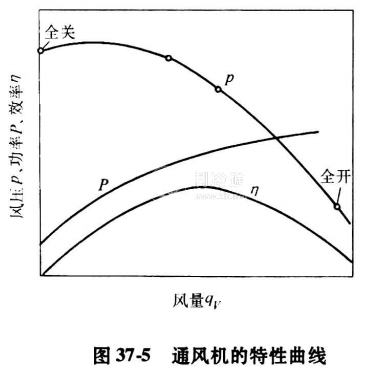

把通風機在一定的轉速和空氣密度下,通風機產生的全壓P與其流量qv,的相互關系制成曲線,便是通風機的特性曲線,完整的特性曲線還應包括功率P和效率η,如圖37-5所示。通風機特性曲線可按GB/T1236-2000《通風機空氣動力性能試驗方法》標準測試結果繪制。

微信截圖_20210320100933

通風機在管路中的實際工況

空調風道系統中,通風機是空氣輸送管路的動力設備,兩者是結合在一起的。管路系統的阻力是隨著竹內風速而變化的。對于一定的管路系統,風速是由流經管路系統的流量來決定的。流體力學給出的管路阻力與流量之間的關系式為微信截圖_20210320100958,式中K為管路特征系數。

微信截圖_20210320101016

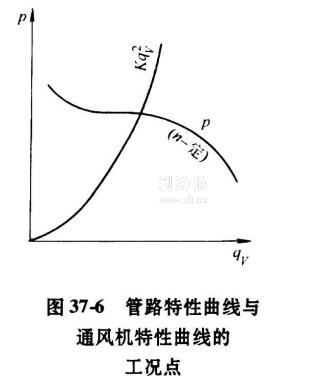

由于式為二次曲線,把它放在與通風機特性線相同的坐標系統中,即能得到如圖37-6所示的一個交點,稱此交點為通風機工作點。這便是通風機在管路中的實際工況,由此而確定了在該工作狀況下的風量、風壓、功率和效率等。
