空調凝結水管路系統設計時應注意什么?

   2021-03-26 和平89
核心提示:為了及時地排走冷凝水,必須設置凝結水系統,設計時應注意以下幾點:
 各種冷換熱器盤管,如風機盤管、新風空調機組,立式、臥式或組合式空調箱等,在夏季空調工況時,會不斷地產生大量的冷凝水。為了及時地排走這些冷凝水,必須設置凝結水系統,設計時應注意以下幾點:

1)末端裝置盤管凝水盤的泄水支針坡度,不應小于0.01,其他水平主干管,沿水流方向應保持不小于0.002的坡度,且不允許有積水部位。

2)如果盤管凝水盤處在風系統的負壓區時,凝水盤的出水口必須設置水封裝置。水封的高度應比凝水盤處的負壓(相當于水柱高度)大50%左右。水封的出口應與大氣相通。

3)凝水管道的管封,宜采用鍍鋅鋼管或聚氯乙烯塑料筒,不宜采用焊接鋼管。

微信截圖_20210320162236

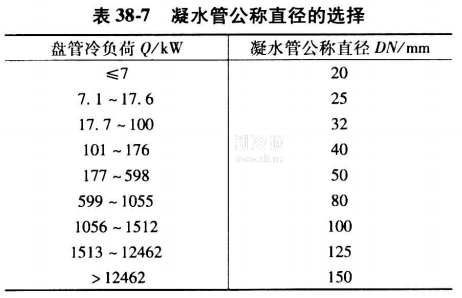

4)凝水管的管徑,應根據通過凝水的流量計算確定。一般情況下,每1kW的冷負荷,每1h產生約0. 4kg左右的冷凝水;在潛熱負荷較高時,每1kW冷負荷每1h產生約0. 8kg的冷凝水。通常,可以根據盤管的冷負荷,按表38一7選定凝水管的公稱改徑。

5)凝水立管的頂部,應設計通向大氣的透氣管。

6)設計和布置凝水管路時,需考慮可以定期沖洗的可能性。

7)系統鼓低點或需要單獨排水設備的水部,應設帶閥門的放水管,并接入地漏。
