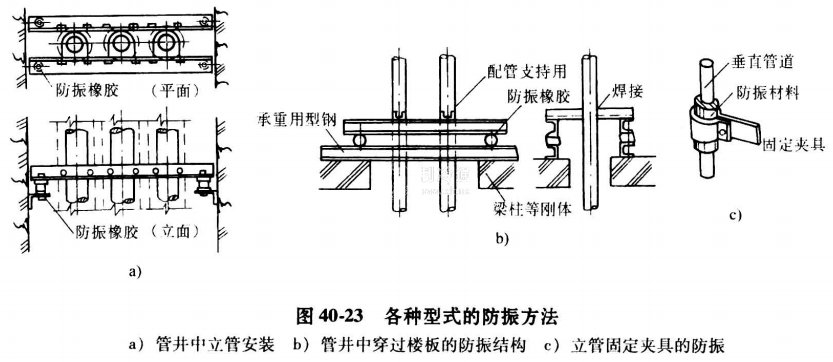

3)垂直安裝在管井中的立管，也應采取防振措施。圖40-23示出各種型式的防振方法。

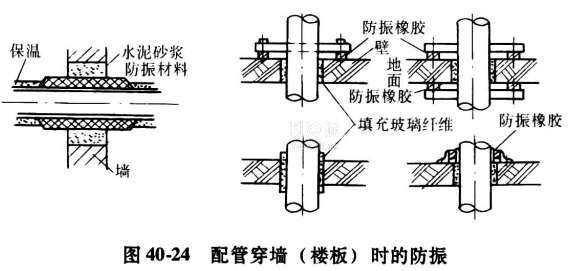

4)配管穿墻或貫通樓板時，可采取如圖40-24所示的做法。

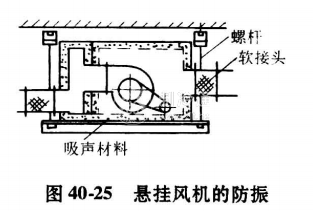

5)對于懸吊設備的防振，如風機箱，可按圖40-25所示的方式作防振。

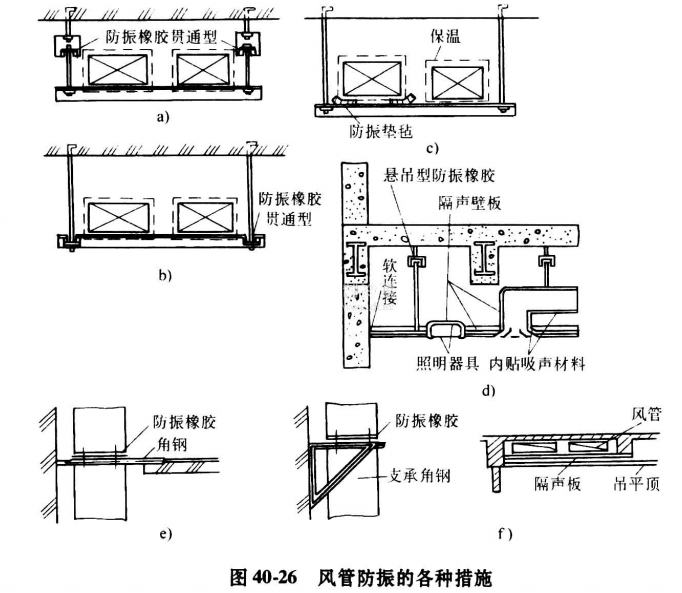

6)垂直與水平風管的防振:對于低速風道，且風機出口有良好的防振軟管者，一般可不考慮風管吊卡和支撐的防振;當風速較大而建筑物噪聲標準控制嚴格的場合，則應考慮風管的防振措施(見圖40-26);當風管斷面大而防止管內氣流對管壁的振動引起噪聲時，應在管道保溫前，對風管管壁采取補救措施。此外，為避免風道內噪聲通過吊平頂透入室內，必要時可在風道下設置隔聲板，如圖40-26f所示。

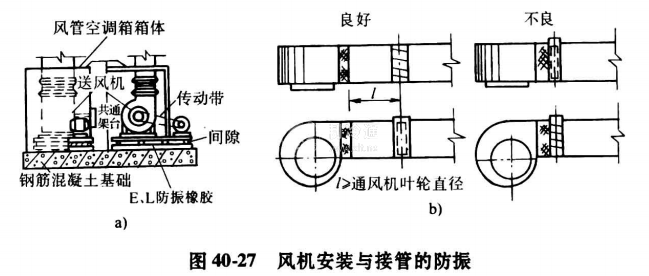

7)風機安裝除考慮基礎防振設施外，在風機與出口管道的連接處，應設有柔性接管，以防止風機振動由管道傳入室內(見圖40-27a)。另外應注意，風機出口調節閥應安裝在軟管之后，以免風機振動使風閥產生附加噪聲。風閥與風機出口的距離與方向，有條件時，應按照?qǐng)D40-27b所示的尺寸進行安裝，這是由于風機出口斷面風速極不均勻的緣故。
