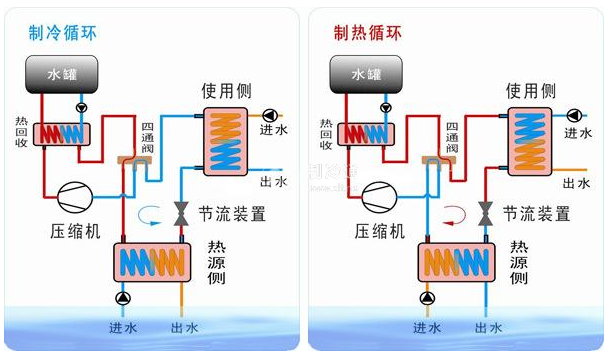

水源熱泵系統由水源熱泵機組、水環路、冷卻塔(閉式)、輔助熱源和循環水泵等組成的封閉式循環系統。建筑物內各個房間由于位置(內區或外區)、朝向或使用功能上的不同，冬季和過渡季在同一時間的要求也是各不相同的。有的需要供冷、機組按供冷工況運行，將熱量排入循環水中;有的需要供熱、機組按供熱工況運行，從循環水中吸取熱最，就可以把供冷房間中的余熱量轉移給供熱房間。圖41一7示出兩臺機組的運行模式，機組A制冷工況模式運行，機組B制熱工況模式運行。如果建筑物內部熱量轉移能達到動態平衡時，則空調系統具有最佳的節能效果。在大多數情況下，循環水溫在14一33℃之間運行。當水溫達到高限時，起動冷卻塔放熱;當水溫達到低限時，輔助熱源投入運行。水源熱泵系統的設備容量計算如下。
(1)水源熱泵機組 如果建筑物內有m個內區房間，n個外區房間，征個房間設有水源熱泵機組。則外區空調房間的水源熱泵機組，應同時滿足夏季和冬季設計工況時的冷、熱負荷要求。內區空調房間的水源熱泵機組，應按夏季設計工況時冷負荷選用。
(2)水源熱泵機組的水流量 在供冷工況下運行時，流經水源熱泵機組的水溫升控制在6一8℃范圍內;在供熱工況下運行時，流經水源熱泵機組的水溫降控制在4~6℃范圍內。每臺水源熱泵機組需要的水流量，按上述原則取供冷和供熱狀態下的大者。
(3)冷卻塔 夏季運行工況時，所有水源熱泵機組均在供冷工況下運行，根據冷卻塔進出水溫度、水流量和外界空氣狀態參數選擇冷卻塔。
(4)輔助熱源 制冷(熱)系數為機組制冷(熱)最與輸入電功率之比。制冷(熱)系數與熱泵機組的進水溫度、
水流量、進風干濕球溫度、風量和各廠家機組性能有關。在額定風量和水量下，制冷(熱)系數可參閱表41-3和表41-4。
