止回閥又稱逆止閥或單向閥，它依靠閥芯前、后流體的壓差來自動啟閉，以防介質倒流。當流體順流時，閥芯即升起或掀起;當流體倒流時，閥芯即自動關閉，故流體只能單向流動。常用的止回閥有升降式和擺動式兩大類。

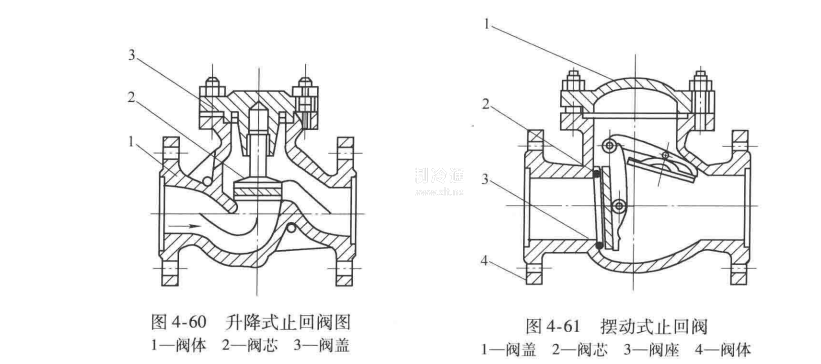

(1)升降式止回閥升降式止回閥又稱為截門式止回閥，主要由閥蓋、閥芯、閥桿和閥體等零件組成，如圖4-60所示。在閥體內有一個圓形的閥芯，閥芯連著閥桿(也可用彈簧代替)，閥桿不穿通上面的閥蓋，并留有空隙，使閥芯能垂直于閥體作升降運動。這種閥門一般應安裝在水平管道上。例如安裝在液態烴泵的出口管線上的止回閥，當液態烴泵啟動時，液態烴流體的壓力將閥芯頂開，使液態烴進入灌瓶間或儲罐，當灌瓶間或儲罐的壓力高于液態烴流體的壓力時，閥芯自行關閉，阻止液態烴倒流。升降式止回閥的優點是結構簡單，密封性較好，安裝維修方便。缺點是閥芯容易被卡住。
(2)擺動式止回閥擺動式止回閥主要由閥蓋、閥芯、閥座和閥體等零件組成，如圖4-61所示。閥芯的上端與閥體用插銷連接，整個閥芯可以自由擺動。當進口壓力高于出口壓力時，介質便頂開閥芯進入容器;當進口壓力低于出口壓力時，容器內壓力便壓緊閥芯，阻止介質倒流。擺動式止回閥的優點是結構簡單，流動阻力較小;缺點是噪聲較大，密封性差。
