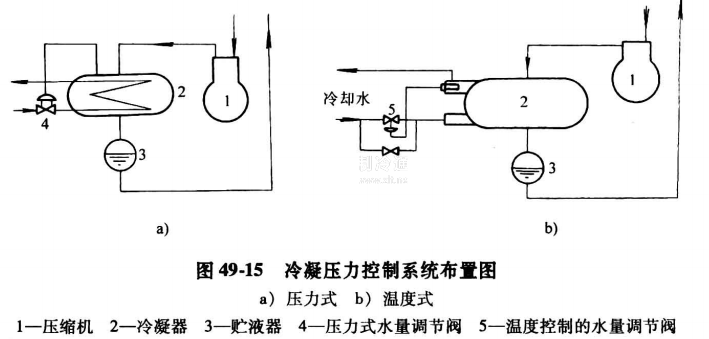

圖49-15示出冷凝壓力控制系統布置。

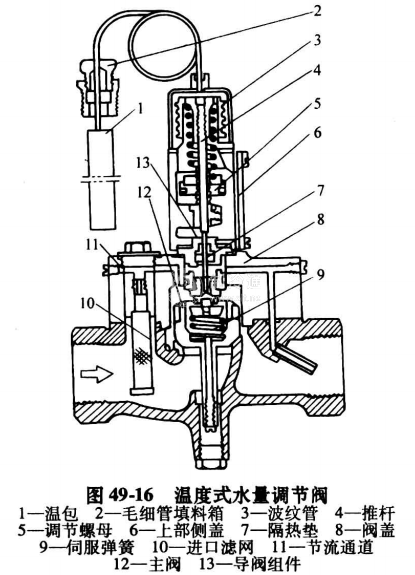

溫度式水量調節閥的工作原理和結構，與壓力式水量調節閥基本相同，只是它以溫包測量制冷劑的冷凝溫度發信，其系統原理圖及典型結構圖見圖49-16。溫度發信的水量調節閥，沒有壓力發信的水量調節閥的動作響應快，但工作平穩，安裝發信器時，不需要打開制冷系統，減小了制冷系統密封受損。
各種型式的冷凝壓力調節閥在調整時均應做到:壓縮機在停機期間，確保閥處于關閉狀態;壓縮機剛停機時，由于冷凝壓力較高，冷卻水量調節閥仍保持開啟，使冷凝壓力逐漸下降，直至低于閥的調定關閉壓力時，冷卻水量調節閥才自動關閉;壓縮機再次起動時，冷卻水量調節閥開始仍保持關閉，直到冷凝壓力升高到閥的開啟壓力時，水量調節閥才自動開啟，供水進冷凝器。這樣，壓縮機停機時，水量調節閥就不會同時關閉;同樣壓縮機再一次起動時，冷水調節閥亦不再會同時打開，一般水量調節閥的關閉壓力，總要比開啟壓力低0.05 MPa左右。
為保證停機時冷卻水量調節閥總是關閉的，以降低水量消耗，閥的關閉壓力總是調得高一些。調整時，可以將閥的關閉壓力設定在冷凝器安裝環境處夏季最高溫度所對應的制冷劑飽和壓力值。
