這是將制冷系統高壓側氣體旁通到低壓側的一種能量調節方式，主要用于壓縮機無卸載機構的壓縮機組。
這種裝置當負荷降低，吸氣壓力下降到低壓控制位以下，若仍不希望停機，要求裝置繼續運行，則可采用熱氣旁通調節，一般二種型式。

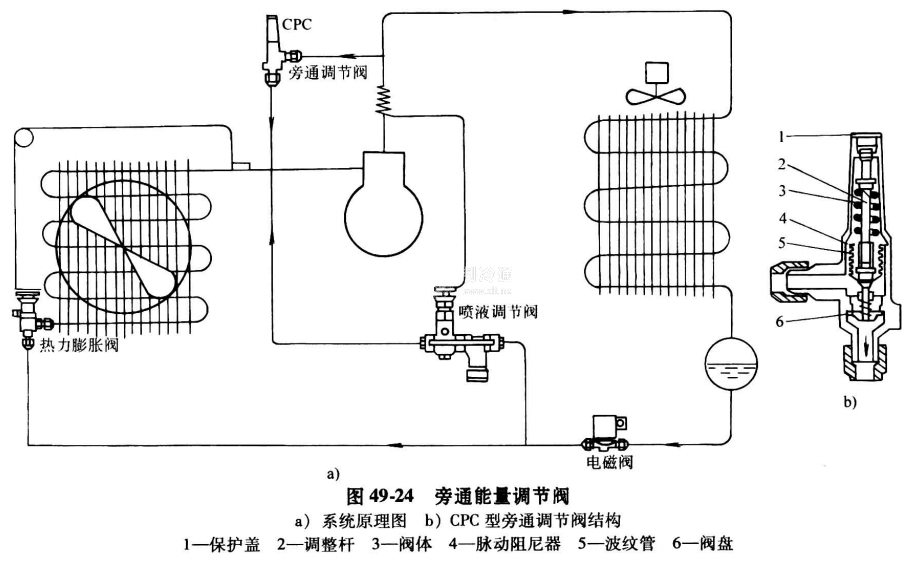

能量調節采用旁通能量調節閥(CPC)，其系統原理圖見圖49-24a，典型旁通調節閥(亦稱回流調節閥)結構如圖49-24b，這是一種將壓縮機的部分排氣，經過旁通管由旁通調節閥控制，自動回流至壓縮機吸氣管，以改變壓縮機有效排氣量的一種簡便方法。對于小型制冷裝置，借此可以防止在熱負荷很少時，冷庫溫度尚未達到。而吸氣壓力過低，使壓縮機無法工作的局面。
旁通能量調節閥實質上是一種閥后恒壓閥，當制冷裝置熱負荷減小，壓縮機吸氣壓力下降至預先調定位時，因作用在閥盤6下方的吸氣壓力不足以克服波紋管5的張力(該張力是定值力，代表某一恒定的吸氣壓力)，于是旁通調節閥開啟。吸氣壓力越低，閥的開度越大，制冷劑從排氣側向吸氣側旁通量也越多，回流的冷劑流量補償了由于熱負荷下降而減少的蒸發器回氣量，使吸氣壓力下降速度減慢，延長了壓縮機工作時間。
