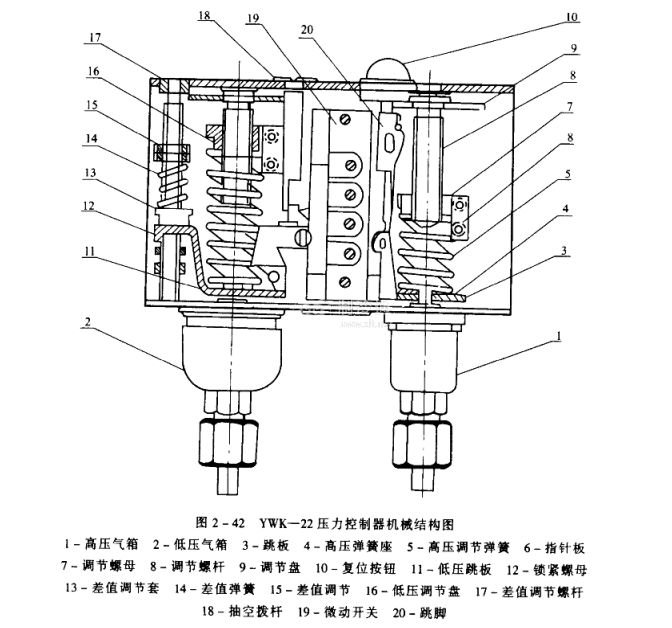

YWK-22型壓力控制器是將高壓過高保護和低壓過低保護兩部分合并裝在一個殼體內，適用于制冷壓縮機的排氣壓力過高和吸氣壓力過低保護，也叫高低壓控制器。其結構見圖2-42所示。
高壓部分由氣箱、波紋管、高壓調節彈簧、調節螺母、調節螺桿、調節盤和復位按鈕等組成。當系統管路中壓力升高，氣箱I內波紋管被壓縮.當壓力達到控制器調定值上限時，波紋管克服主調彈簧力的作用推動頂桿，頂動跳板3，帶動微動開關19動作，使其觸點斷開，切斷電源，停止制冷壓縮機工作并發出報警信號。在高壓部分微動開關動作后，跳腳板上突出邊緣即被扣住自鎖。系統壓力下降后也不能自行復位，須待事故排除后，揪手動復位按鈕10，才能使自鎖裝置脫扣，微動開關觸點重新閉合，允許制冷壓縮機重新啟動。
低壓部分由低壓氣箱、低壓跳腳、差值調節盤、差值彈簧、低壓調節盤、抽空撥桿和微動開關組成。低壓保護部分的波紋管內加有負壓小彈簧。機器正常運轉時，波內負壓小彈簧及系統壓力將波紋管壓縮.微動開關處于被壓緊的通路狀態;吸氣壓力降低，波紋管被拉長，當壓力低于控制器的下限值時，低壓調節彈簧向下推動低壓跳腳板，使微動開關動作，觸點變位，切斷電源使制冷壓縮機停止工作。低壓保護部分無自鎖機構，待壓力回升以后，波紋管向上推動跳腳板可使微動開關重新處于通路狀態。為了在系統用本臺制冷壓縮機抽真空時不使低壓保護起作用，設有“運轉—抽空”旋桿180旋桿末端剖去1/2。旋到抽空位置時未剖部分擋住跳腳板，不準它往回轉動，囚而使原被壓緊的微動開關不能松開，等于暫時將這部分保護切除掉。旋桿在運轉位置時，剖去部分不再能夠阻擋跳腳板，仍恢復低壓部分的保護作用。
轉動調節螺母，改變主調彈簧的預緊力，可以改變高壓或低壓保護的設定值(均為控制器的停機壓力值)，設定值可以從兩個窗口上分別讀出來。轉動幅差調節盤，可以改變低壓保護通路和斷路之間的壓力幅差。

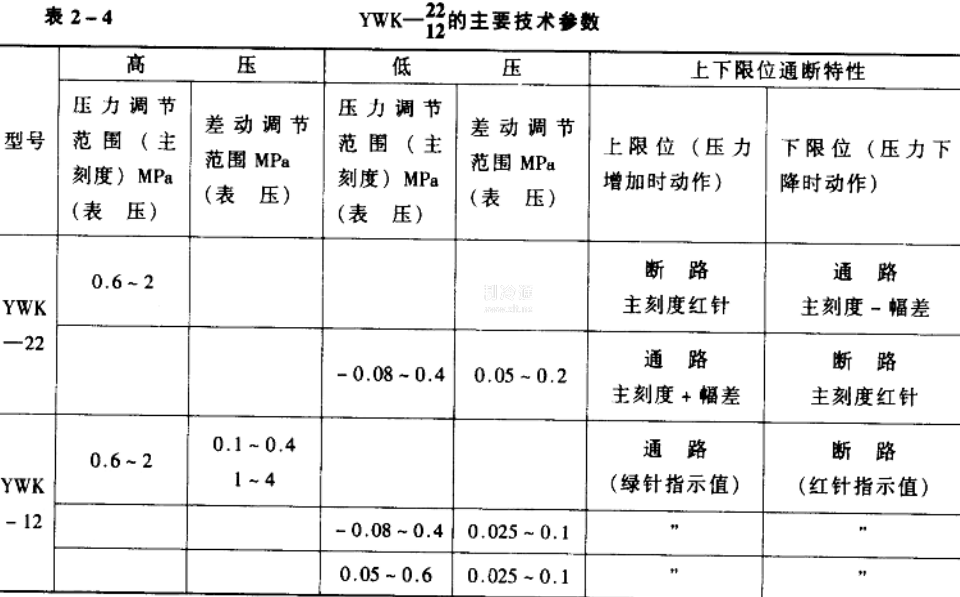

YWK-22壓力控制器的主要技術參數及通斷特性見表2-4。
