熱電風速儀根據測頭的結構不同分為熱球式和熱線式兩種。制冷與空調系統中常用的是熱球式熱電風速儀。

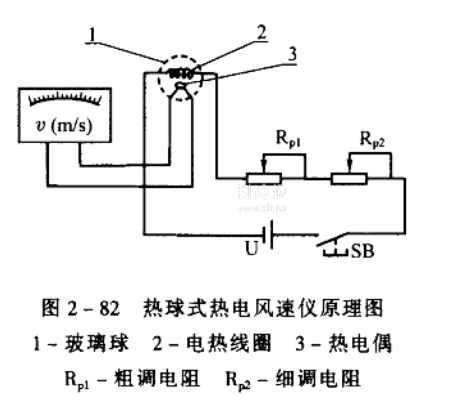

熱球式熱電風速儀由熱球式測頭和測量?jī)x表兩部分組成。測頭是將鎳鉻線圈和測量熱球溫度的熱電偶一同置于玻璃球內。當通過鎳鉻線圈的加熱電流一定時，玻璃熱球測頭的溫度將隨風速的大小而變化，風速越大，球體散熱越快，其溫升越小，玻璃熱球測頭內的熱電偶產生的熱電勢也小;風速越小，球體散熱越慢，其溫升越大，測頭內熱電偶的熱電勢也就越大。熱電偶熱電勢的大小，通過測量?jī)x表轉換成相應的電流由表頭指示出來。在表盤上可直接讀出風速值。儀表原理見圖2-82。
熱球式熱電風速儀使用方便，反應快，靈敏度高，測速范圍為0.05~30米/秒，對空調恒溫、恒濕房間等低風速場合測量尤為優越。但這種測頭結構嬌嫩、易損，測頭一旦受污，將影響其散熱性能，從而使標示的風速值發生變化。且測溫時測頭放置有方向性。測頭互換性差也是這種儀表的嚴重缺陷。
