反恒閥有ZZHC-3型和ZZHD-3型兩種。

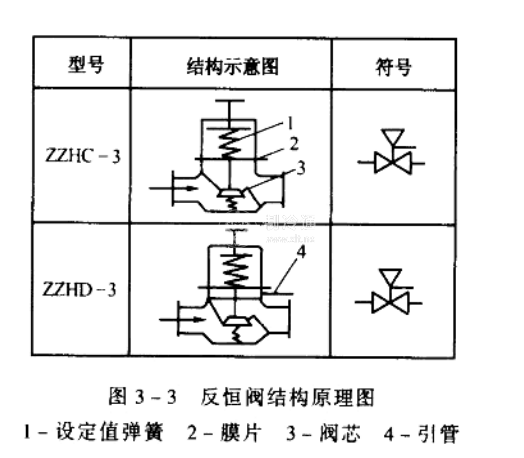

反恒閥與正恒閥的結構基本相似，所不同的是，反恒閥是一種常開型閥門。ZZHC-3型恒壓閥膜片下面與閥出口相通，感受的是出口壓力(ZZHA-3型恒壓閥感受進口壓力)，ZZHD-3型恒壓閥膜片下面帶隔板和引管，膜片感受到的是引管內的壓力。其結構原理見圖3-3所示。
反恒閥的工作原理是:當膜片下面壓力升高到大于彈簧力時，彈簧被壓縮，膜片中心被頂起，閥芯上移，閥口關小，隨著膜片下面壓力升高，閥口成比例關小，直至最后關閉;當膜片下面壓力降低到小于彈簧力時，膜片中心下移，閥口成比例開大，直至全開。在閥剛關和全關這一范圍內，閥日的開啟度與膜片下面壓力成反比。閥的工作過程用一句話來形容就是“升閉降開”。 ZZHC-3型恒壓閥的開啟度與其出口壓力成反比，ZZHD-3型恒壓閥的開啟度與引管的引來壓力成反比。
正恒閥的壓力調節范圍有兩種規格，即0~0.7MPa和-0.03~0.2MPa。反恒閥只有0~0.7MPa一種規格。為了使用方便，恒壓閥除廠帶有連接螺母的閥體可安裝在導壓管路中的單體外，還有立式(可直接裝在主閥閥蓋上)和橫式(可裝在電磁導閥閥體側面)恒壓閥。
