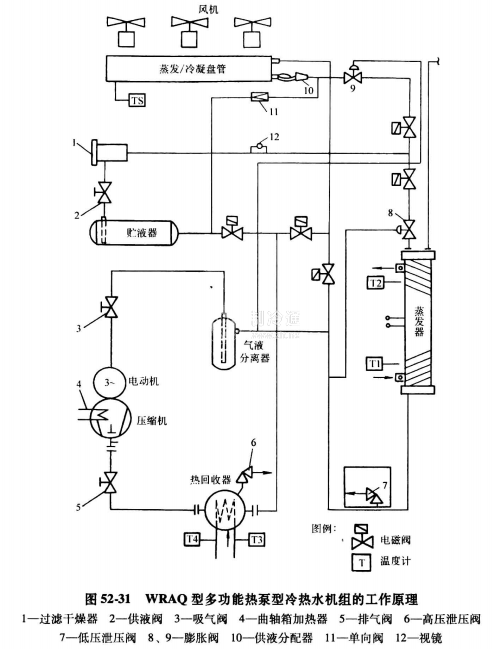

有一種多功能熱泵型冷熱水機組，可以意大利AIAX公司的W RAQ系列機組為例，其制冷劑循環和工作原理示于圖52-31。從該圖可看到，由于它比上述的AWHP型機組少了一組空氣換熱器，所以，其功能也相應地少了。但借助于相應電磁閥的切換，變換制冷劑的流向，也可實現以下多種工況:
1)常規的風冷制冷工況(熱回收器不工作)。
2)制冷和全部熱回收工況(蒸發/冷凝盤管不工作)。
3)制冷和部分熱回收工況(蒸發/冷凝盤管和熱回收器均工作)。
4)單一空氣一水熱泵供熱工況(蒸發器不工作)。
5)熱泵和部分制冷工況(蒸發/冷凝盤管和蒸發器平行工作，共同發揮蒸發器的功能)。
由此可見，與上述的AWHP型相比，僅少了輪流依次除霜的工況。實際上，它只需按上述第1項，循常規的風冷制冷工況運行，即可利用熱氣流實現短暫的除霜過程。
