由于水蓄冷裝置的實際蓄冷能力、蓄冷效果，在很大程度上取決于格內水的溫度混合損失狀況，所以其派生出的各種不同形狀和結構，基本上都是圍繞著如何盡量減少溫度的混合損失進行的改進。
溫度分層型水蓄冷裝置 在蓄冷水槽中設有上下兩個均勻分配水流的分布器。為了達到自然分層的效果，要求熱水總是從上部分布器流入或流出，冷水則從下部分布器流入或流出;應盡可能形成并保持不同溫度水的上下活塞型的均勻移動，從而在上部熱區和下部冷區之間形成和保持一個穩定的溫度劇變層，以防止下部的冷水與上部的熱水之間相互混合。

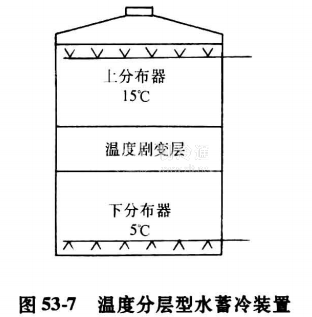

圖53一7所示的溫度分層型蓄冷水槽，即靠溫度劇變層將下部5℃的冷水與上部15℃的熱水分隔開來。從盡可能加大蓄冷容量的觀點看，溫度劇變層厚度應保持愈小愈好，一般希望以不超過0.5m為度。實踐經驗表明，一個結構設計合理、運行良好的溫度分層型蓄冷水槽，其實際釋冷能力可達所蓄冷量的90%。
