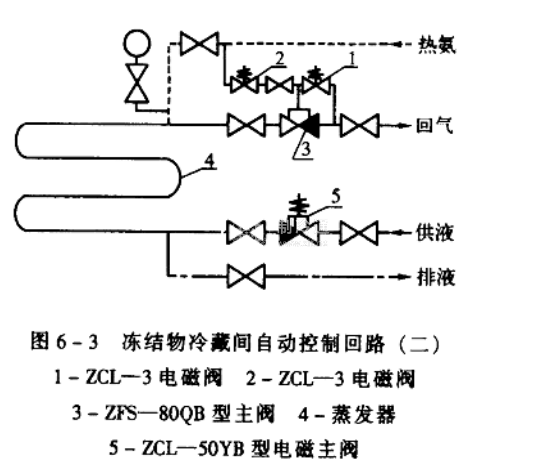

回氣采用雙電磁主閥自控回路見圖6-3。
當冷間需要降溫時，電磁主閥5開啟，電磁閥2開啟。主閥3開啟。當冷間不需要降溫時，先關閉電磁主閥5，再延時關閉電磁閥2和主閥3，同時打開電磁閥1,并讓它延時2-3分鐘后自動關閉，這是為了排走主閥3活塞上部空間余存的氨氣，使主閥3關閉嚴密。
由于回氣管路上的雙電磁主閥是依靠熱氮(或系統中其他較主閥進口壓力高0.1 MPa的地方)壓力導入主閥活塞上腔(主閥活塞上的1mm平衡孔應堵死)來開啟閥門的，而不是靠主閥進出口壓力差來開啟閥門，因而沒有開閥壓力降。導壓管上的手動調節閥用于調節熱氨的進入量，為了防止電磁閥2開啟時熱氨沖擊主閥活塞，此手動閥只要稍微開一點.能夠開啟主閥即可。此方案的缺點是，由于電磁閥1, 2動作不同步，在電路上需要有延時方案與之配合，從而使控制電路變得復雜。而且回氣雙電磁主閥的外接管路也較多。
