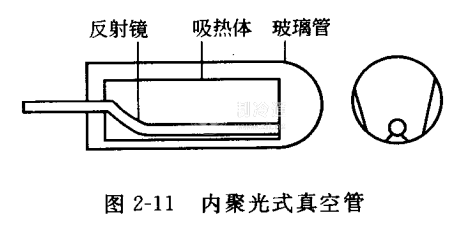

這種真空管本身就是一種低聚光的聚焦型集熱器，不過聚光反射鏡是在真空管里面，故稱為內聚光式真空管。國外有的文獻將它稱之為復合鏡式真空管。它主要由復合拋物柱面反射鏡、吸熱體和玻璃管等幾部分組成(見圖2-11)。吸熱體通常是熱管，也可以是同心套管，其表面有高溫選擇性吸收涂層。平行的太陽光無論從什么方向穿過玻璃管，都被復合拋物柱面鏡反射到位于焦線處的吸熱體上，然后按熱管式真空管或同心套管式真空管的原理運行。
內聚光式真空管的主要特點是:
·運行溫度較高。復合拋物柱面鏡的聚光比一般為3~5，運行溫度可達150℃以上。
·不需要跟蹤系統。這是由復合拋物柱面鏡的光學特征所決定的，因而避免了復雜的自動跟蹤系統。
美國Corning公司的研究開發實驗室曾研制過這種真空管，其玻璃管外徑102mm，吸熱體為熱管(直徑2514mm),復合拋物柱面鏡的孔徑為90mm。由于工藝復雜，目前市場上尚未見到產品。據了解，目前新加坡一家公司也開始研制這種真空管。
